Máquina de inspección láser

de superficie

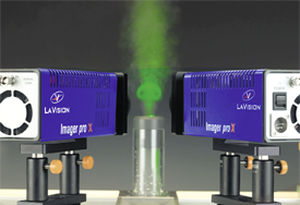

Los sistemas FlowMaster PIV de LaVision pueden utilizarse para el análisis del campo de flujo en 2D y estereoscópico. FlowMaster 2D mide dos componentes de velocidad en un plano (2D2C) con una cámara. FlowMaster Stereo-PIV es una extensión directa del concepto FlowMaster 2D y permite la medición de los tres componentes de velocidad dentro de una lámina de luz (2D3C) utilizando dos cámaras. Stereo-PIV se basa en el principio de la imagen estereoscópica: se disponen dos cámaras para obtener imágenes de las partículas de flujo iluminadas desde diferentes perspectivas y la disposición de las lentes Scheimpflug mantiene ambos planos de imagen enfocados. La combinación de las proyecciones de ambas cámaras permite reconstruir el verdadero desplazamiento de las partículas en 2D3C dentro del área de medición. Para el Stereo-PIV LaVision ha desarrollado un método de calibración de la cámara único y patentado. Este método, denominado Auto-Calibración, utiliza las imágenes de partículas originales de ambas cámaras para corregir incluso grandes desalineaciones entre la placa de calibración y la hoja de luz láser. El método de autocalibración de LaVision es una característica estándar del software Stereo-PIV de DaVis. Al igual que con todas las técnicas de medición, es importante para el PIV estimar los errores asociados (incertidumbres) para los vectores de velocidad calculados individualmente, así como para las cantidades derivadas. Hasta la fecha, el mejor enfoque para la cuantificación de la incertidumbre de los datos PIV se basa en el método de las estadísticas de correlación, tal como se aplica en nuestro paquete de software DaVis PIV. Esta información adicional sobre la incertidumbre puede utilizarse para optimizar los ajustes de los parámetros de PIV y como guía para un filtro de posprocesamiento para desentumecer las imágenes de PIV sin perder información relevante sobre el flujo. Entre otros parámetros experimentales como la densidad de siembra,
