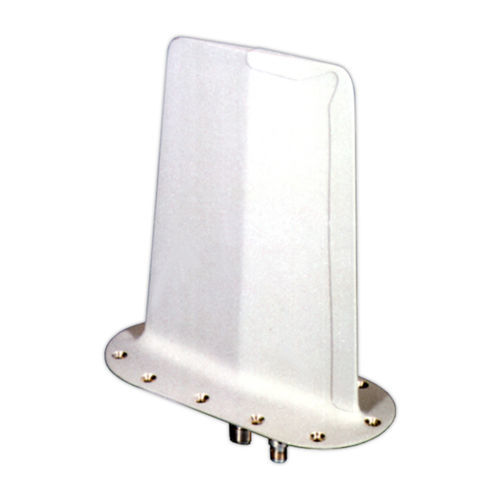

Antena para avión CNI8

UHFen palaomnidireccional

La serie CNI8 es una antena multifunción aerotransportada de 8", UHF, banda L, de puerto único o diplexor interno. La serie CNI8 ofrece un sistema de antena UHF/Banda L robusto y de alto rendimiento que se utiliza actualmente en los aviones A-6, A-10, CP140, E3, F-15, F-16, F-18, P3, S3 y otros. El sistema permite el funcionamiento simultáneo de comunicaciones UHF, IFF, TACAN y enlace de datos a través de una sola antena. El sistema de palas proporciona cobertura omnidireccional de doble banda. Está compuesto por una carcasa de fibra de vidrio de alta resistencia y una base de fundición de aluminio para soportar el severo entorno supersónico. Se dispone de configuraciones de diplexor integral y remoto. La antena ha estado en uso constante desde 1971 sin que se conozcan fallos de campo ni problemas de ningún tipo que reflejen su fiabilidad. Eléctrico Gama de frecuencias CNI8-4/D, CNI8-6, CNI8-7 CNI8-9, CNI8-10/A CNI8-8, CNI8-11/A - 225 - 400 MHz 950 - 1220 MHz 225 - 400 MHz 950 - 1220 MHz CNI8-12 - 225 - 420 MHz 950 - 1220 MHz VSWR CNI8-4/D, CNI8-6 - 225 - 275 MHz 275 - 400 MHz 950 - 1220 MHz - 2,2:1 2.0:1 2.0:1 CNI8-7 - 225 - 250 MHz 250 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,5:1 2.0:1 2.0:1 1.8:1 CNI8-8, CNI8-11/A - 225 - 400 MHz 960 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-9, CNI8-10/A - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-12 - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1
