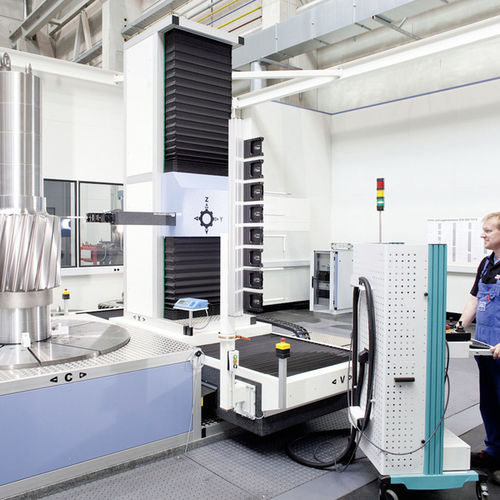

Máquina de medición tridimensional óptica KNM X

para la aeronáuticaCNC

Según los requisitos específicos del cliente, la serie KNM X puede diseñarse como máquina estacionaria para engranajes de tamaño medio y grande, o como estación de acoplamiento. Para ello, se puede combinar cualquier tamaño de la base de la máquina con una mesa giratoria y un dispositivo de medición de 3 ejes transportable. Las máquinas KNM X cuentan con una mecánica de alta precisión con una accesibilidad óptima, un equipo de seguridad basado en láser, grandes holguras en los rodamientos y secciones transversales de guiado generosamente dimensionadas. Se utilizan motores lineales en todos los ejes lineales. Las mesas giratorias de alta precisión con cojinete neumático o hidrostático (diámetro de 500 a 1.800 mm) cuentan con accionamientos directos/agujeros pasantes. Los elementos de muelle neumático controlados debajo de las placas base protegen de forma segura contra las sacudidas y las vibraciones. No se requieren cimientos separados. El uso de accionamientos cercanos al centro de gravedad garantiza un bajo nivel de distorsiones dinámicas.
