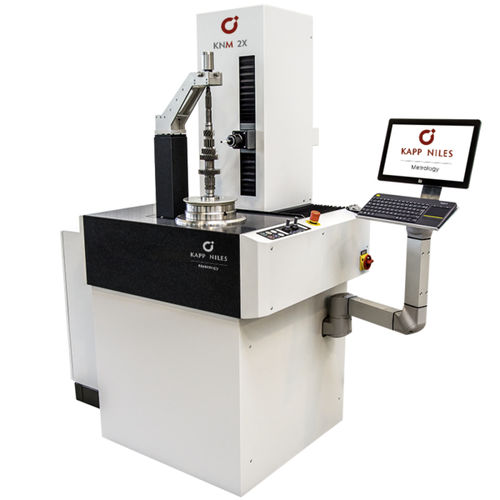

Máquina de medición tridimensional óptica KNM 2X

para la aeronáuticaCNC

Máquinas de medición para piezas pequeñas y medianas de hasta 1.250 mm Las máquinas de medición analítica KNM 2X / 5X / 9X están diseñadas para realizar mediciones de alta precisión de engranajes, herramientas de engranaje y piezas de trabajo con simetría de rotación. Todas las guías y placas base de granito son extremadamente estables a largo plazo y tienen coeficientes de dilatación idénticamente bajos. Los cojinetes de aire con propiedades de funcionamiento de emergencia garantizan unas guías perfectas y sin desgaste, sin errores a corto plazo. Los elementos de muelle neumático situados debajo de las placas base protegen de forma segura contra las sacudidas y las vibraciones. No se requieren bases especiales. Los motores lineales y de par no ferrosos de las mesas giratorias garantizan las máximas precisiones de posición y de recorrido. A pesar del diseño compacto, los amplios rangos de recorrido garantizan un movimiento generador tangencial hacia el círculo de la base para cualquier perfil. En función de las necesidades, se pueden utilizar diferentes sistemas de palpación de escaneo. El armario de control puede disponerse libremente.
