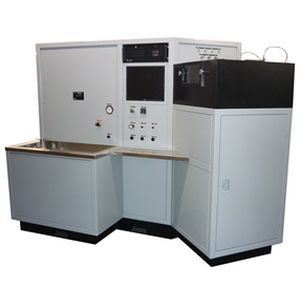

Banco de ensayo presión D39291

de caudaltemperaturapara bomba de combustible

Este banco de pruebas está diseñado para probar boquillas de combustible APU nuevas o revisadas. El modelo 39291 está equipado con un modelador de 6 segmentos que utiliza transductores de presión para medir el volumen de fluido por segmento. La prueba es semi-automatizada a través del software del banco de pruebas para controlar los puntos de inicio y parada de la prueba mientras se registran los datos de la prueba. El banco de pruebas puede configurarse para una variedad de modeladores de segmentos, incluidos los de 12 segmentos como configuración común, y viene equipado con capacidades de medición del ángulo de pulverización. El modelo 39291 incorpora un sistema de adquisición de datos basado en ordenador que utiliza hardware de National Instruments. Las señales de instrumentación, incluyendo la presión, la medición del ángulo de pulverización, el caudal de fluido y la temperatura del fluido, se introducen en el hardware de adquisición de datos. Un programa de software personalizado desarrollado en LabVIEW® lee, muestra e informa de los parámetros necesarios para completar los procedimientos de prueba. Información adicional ANCHURA 105.5 pulgadas PROFUNDIDAD 64 pulgadas ALTURA 78 pulgadas PESO - Aproximadamente 5000 lbs. FLUIDO - MIL-PRF-7024 Tipo 2, 15 galones de capacidad PRESIÓN MÁXIMA - 1500 PSIG CAUDAL MÁX - 3 GPM
