Magnetoscopio DVR UDR765

para aeronave

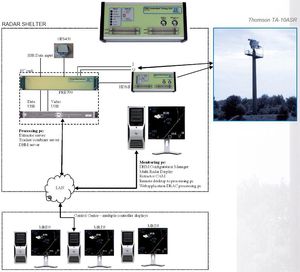

Una parte vital de la cadena del radar es la unidad de procesamiento de datos, que tiene a su salida un flujo de datos que contiene parcelas o pistas de radar bajo un formato específico. Los grabadores de datos de radar IE están diseñados para registrar estos datos, que pueden visualizarse y analizarse mediante herramientas de software RASS® específicas tras su conversión a un formato uniforme. La funcionalidad de grabación de datos de radar del RIM782 es similar a la del grabador de datos USB (UDR765). El RIM782 tiene 2 entradas de datos en serie (RS232 o RS422) que soportan diferentes tipos de protocolos de radar. Se proporcionan herramientas para analizar los datos registrados en busca de errores de protocolo o para convertir los datos directamente en un formato de visualización. Las entradas adicionales de acimut y tiempo lo convierten en una verdadera herramienta de evaluación del radar. Esto permite, por ejemplo, evaluar el retardo de extracción. Además, como el protocolo de comunicación completo se registra junto con los datos del radar, es posible analizar la calidad de la línea y la sintaxis del protocolo de comunicación. Protocolos soportados: El RIM782 puede introducir los siguientes protocolos pasivos (hasta 128 Kb/s) en RASS: U-HDLC: registro pasivo de protocolos basados en HDLC, incluyendo LAP-B y X25.3 de monitorización pasiva. (por ejemplo, ASTERIX, RDIF) SYNC 13: Grabación pasiva de la mayoría de los protocolos de bits tal y como se implementan en los radares estadounidenses (CD1, CD2, ASR9, etc...) LINK 1: Grabación pasiva del protocolo militar LINK 1 AIRCAT500 - EV760 - TVT 2 - EADS - RSRP - TPS 77 - RAT31 El RIM782 puede emitir los siguientes protocolos pasivos: U-HDLC - TVT 2 - AIRCAT500 Los siguientes protocolos pueden ser grabados, reproducidos o convertidos: AUSTRO - BMIL - CD - ERICSSON 200/SRT - EUROCONTROL - FPS 117 - HUGHES - RAT31S - SVE - TOSHIBA - TRS 22xx
