Conector PCB HGC/HGS

para aeronaveSocketrecto

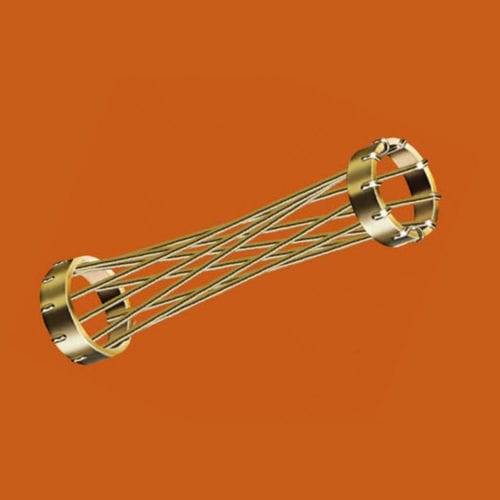

El contacto de HYPERBOLOID es un diseño avanzado que satisface requisitos de funcionamiento previamente consideraba imposible. Radicalmente diferente en el concepto, se utiliza en los conectores que tienen las mayores niveles del funcionamiento. La característica de distinción del zócalo de HYPERBOLOID es la manga híper-boloid-formada formada por los alambres rectos atados en ángulo al eje longitudinal. Visto del lado, usted ve una curva definido por una serie de línea segmentos recta corta evidente que sean líneas de tangente a los puntos a lo largo de una curva hiperbólica. Esta geometría prevé un diseño que tenga un círculo circunscrito de disminución cuando está visto de la entrada. Comienza más grande que el diámetro de la aceptación del perno y es menos que este mismo diámetro en el centro. Cuando el perno se inserta en esta manga, los alambres estiran, en conformidad con los límites elásticos, para acomodarla. Al obrar así, los alambres se envuelven alrededor del perno que proporciona varia línea continua trayectorias del contacto. El ejemplo abajo ayudará a la visualización.
