Conector PCB HMM

para aeronaveSocketrecto

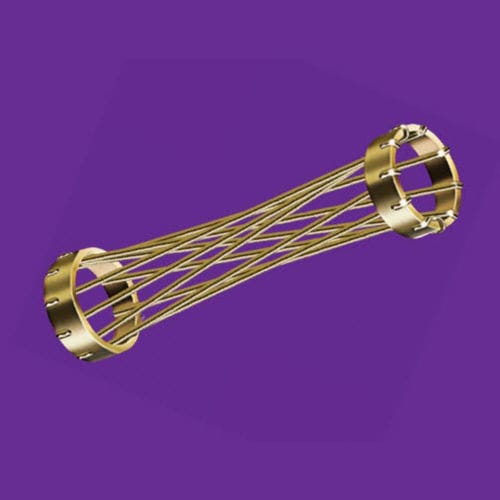

El contacto HYPERBOLOID es un diseño avanzado que satisface los requisitos de rendimiento que antes se consideraban imposibles. Radicalmente diferente en concepto, se utiliza en conectores con los más altos estándares de rendimiento. La característica distintiva de la toma HYPERBOLOID es el manguito hiperboloide formado por cables rectos encordados en ángulo con el eje longitudinal. Visto de lado, se ve una curva definida por una serie de segmentos aparentes de línea recta corta que son líneas tangentes a puntos a lo largo de una curva hiperbólica. Esta geometría proporciona un diseño que tiene un círculo circunscrito decreciente cuando se ve desde la entrada. Comienza más grande que el diámetro de aceptación del pasador y es menor que este mismo diámetro en el centro. Cuando se inserta el pasador en esta manga, los alambres se estiran, dentro de unos límites elásticos, para acomodarlos. Al hacerlo, los alambres se enrollan alrededor del perno, proporcionando una serie de vías de contacto de línea continua. La siguiente ilustración le ayudará en la visualización.
