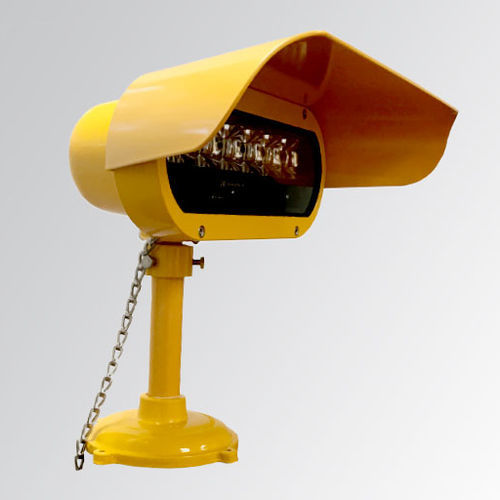

Proyector LED SIGNET™

para helipuerto

FAA AC 150/5390-2 Guía de diseño de helipuertos Informe de ingeniería 67 de la FAA Transport Canada TP14371, AGA 7.17 Anexo 14 de la OACI, Volumen II La SIGNET es una luminaria LED modular de aluminio fundido que se utilizará en los helipuertos para la iluminación de la zona de aproximación final y despegue (FATO) y de la zona de aterrizaje y despegue (TLOF) fuera de las áreas del perímetro, para iluminar cualquier obstáculo y la zona de aterrizaje. La luminaria proporciona un haz de luz ancho de 80° por un haz vertical de 10°, que minimiza cualquier deslumbramiento. Nota: La FAA no ha evaluado la eficacia de los proyectores en la adquisición visual de un helipuerto. Sin embargo, si la luz ambiental no ilumina adecuadamente las marcas para las operaciones nocturnas, utilice focos para iluminar el TLOF, la FATO y/o el área de estacionamiento. Sin embargo, tenga cuidado de colocar los focos lejos del TLOF, la FATO, el área de seguridad y las superficies de aproximación/salida, y las superficies de transición, y asegúrese de que los focos y su hardware asociado no constituyan un peligro de obstrucción. Apunte los focos hacia abajo para proporcionar una iluminación adecuada en la superficie. Características: Diseño ligero de aluminio Entrada de CA universal: 100-265VAC 50/60Hz, Más de 7000 candelas de intensidad máxima del haz de luz garantía de 2 años Módulo LED estandarizado Controladores LED de alta eficiencia Temperatura: Las luminarias deben alcanzar el rendimiento especificado bajo las siguientes condiciones ambientales: Funcionamiento: exposición a cualquier temperatura entre -40 grados Fahrenheit (F) (-40 grados Celsius (C)) y 131 grados F (55 grados C). Almacenamiento/envío: exposición a cualquier temperatura desde -67 grados F (-55 grados C) hasta 131 grados F (55 grados C). Choque de temperatura. Exposición de la luminaria caliente a un chorro de agua fría.
