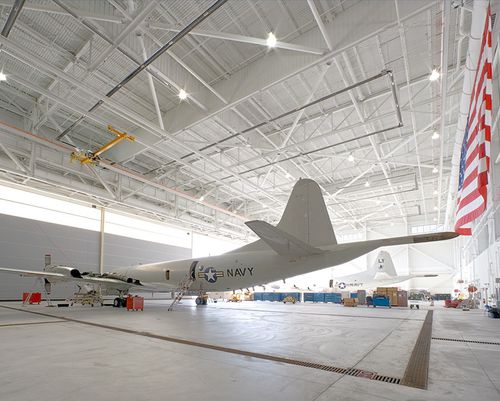

Hangar para avión P3 Orion

abiertopara aeropuerto

El centro de mantenimiento de la P3 Orion está compuesto por dos naves de trabajo separadas de tres pisos, cada una de ellas con un área libre de columnas de 136' x 380'. Cada hangar tiene un Megadoor de elevación vertical de ocho paneles con parteluces desmontables, para una apertura de 372'-3", de 46'-4" de altura. El espacio interior de los hangares es de 69'-3", lo que proporciona un espacio vertical para los sistemas de protección contra caídas y las grúas suspendidas. El hangar de 106.000 pies cuadrados tiene 62.000 pies cuadrados de tiendas y oficinas, y más de 20.000 pies cuadrados de entreplantas elevadas. El armazón está diseñado para una carga de nieve en el suelo de 60 PSF, una carga de viento de 100 mph y un diseño sísmico de categoría D, según la norma ASCE-7 y la especificación militar TI-809-04. La deflexión de la celosía de cabecera de 30' de profundidad está limitada a sólo 9" bajo carga de nieve, para cumplir con los requisitos del fabricante de la puerta. Los cálculos y planos de diseño están en sistema métrico, según los requisitos del cliente. Los paneles de las paredes exteriores son un sistema de paneles metálicos planos suministrados con un sellador de solapas laterales para lograr los requisitos de infiltración de aire y agua especificados. Las paredes exteriores tienen 6" de aislamiento de fibra de vidrio. El sistema total de paredes tiene un valor R calculado de 22,4. El sistema de tejado es una cubierta convencional y un aislamiento sobre vigas de alma abierta.
