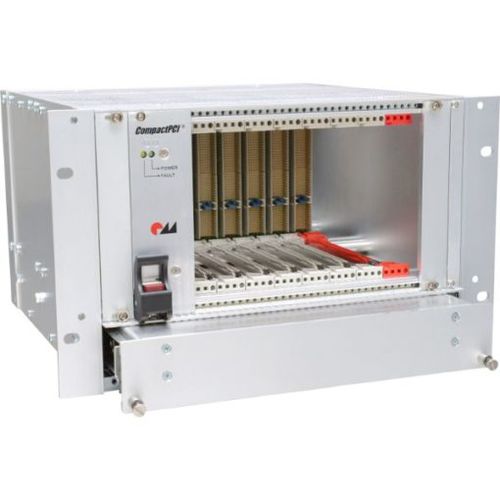

Chasis backplane para la aeronáutica CompactPCI

benchtop3 ranuras4 ranuras

CompactPCI es un estándar en tecnología de bus informático para la informática industrial que utiliza un conector tipo Eurocard combinado con señalización y protocolos PCI. Las tarjetas cPCI se presentan en variantes de 3U y 6U y suelen interconectarse a través de una placa base pasiva. Las asignaciones de pines del conector están estandarizadas por PICMG , lo que permite ocho tarjetas en un segmento PCI con múltiples segmentos de bus que se permiten con el uso de puentes activos. A diferencia de las soluciones Eurocard originales, como VME, que utilizan conectores con una separación de patillas de 0,1 pulgadas (2,54 mm), las tarjetas CompactPCI utilizan conectores métricos con una separación de patillas de 2 milímetros, diseñados según la norma IEC 1076. las tarjetas 3U tienen un conector de 110 patillas (J1), que transporta las señales del bus PCI de 32 bits, y un conector opcional de 110 patillas (J2), que transporta E/S definidas por el usuario con acceso en la parte posterior o los 32 bits superiores de un bus PCI de 64 bits. las tarjetas 6U tienen un J1 idéntico, un J2 que siempre se utiliza para PCI de 64 bits, así como conectores J3, J4 y J5 para una variedad de usos, ya sea como E/S definidas por el usuario o señalización especificada como telefonía y/o señalización Ethernet. CompactPCI admite la conexión en caliente. Algunos de los pines son ligeramente más largos para proporcionar una conexión a tierra adecuada cuando se insertan y extraen dispositivos. Las plataformas de sistema CompactPCI de Hartmann proporcionan soluciones de embalaje inteligentes y prácticas para procesadores de alto rendimiento. Hay disponibles modelos de rack de 19" y de sobremesa para el montaje vertical y horizontal de placas. Todos los sistemas están diseñados con características EMC mejoradas y cumplen las normas IEEE 1101.1, 1101.10/11 e IEC 60297-3-101, -102 y -103.
