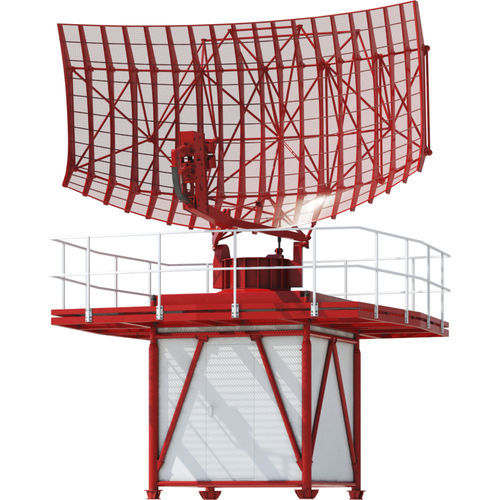

Radar de vigilancia RL–2000

secundarioprimariode aproximación

El RL-2000 es la última generación de radares de vigilancia primaria ELDIS para el Área de Control de Aproximación Terminal. El radar cumple las normas de EUROCONTROL y de la OACI. El RL-2000 se caracteriza por su configuración de estado sólido altamente modular, su sistema a prueba de fallos y su bajo coste de ciclo de vida. La configuración estándar del RL-2000 incluye el canal meteo. Todo el sistema puede ampliarse con el radar secundario de vigilancia monopulso MSSR-1. Esta ampliación de la configuración representa una solución de sistema integrado para TMA. ANTENA La antena crea un diagrama de radiación de forma cuadrada cosecante. Esta característica garantiza una eficaz supresión de los ecos parásitos en el suelo y una excelente cobertura a mayor altura. El sistema está equipado con polarización lineal, circular o elíptica. TRANSMISOR El transmisor es un sistema modular de estado sólido refrigerado por aire. El transmisor funciona en toda la gama de frecuencias con diversidad de frecuencias para la transmisión de impulsos cortos y largos. La configuración general del transmisor permite el uso de 8 / 16 módulos transmisores con tecnología GaN y diagnósticos avanzados. RECEPTOR El alto rango dinámico del receptor se consigue mediante la conversión directa RF A/D. El receptor incluye control de ganancia digital automático y calibración de ganancia. El diagnóstico BITE del receptor mide los parámetros de rendimiento del receptor, incluida la figura de ruido. PROCESADOR DE SEÑAL El procesador de señal se basa en procesadores de 64 bits con un alto rendimiento informático. El filtrado adaptativo CFAR incluye la evaluación barrido a barrido. El proceso de extracción incluye la detección de las coordenadas del objetivo y la mejora de su precisión. SISTEMA DE CONTROL Y SUPERVISIÓN (CMS-CAM)
