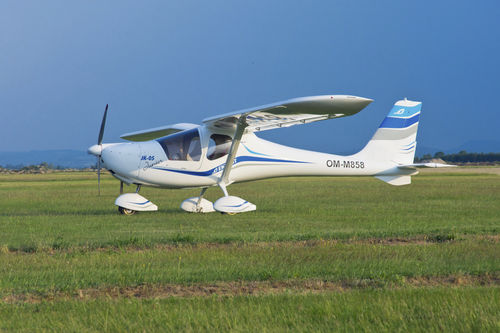

ULM para 2 personas JK-05L Junior

de motor de 4 tiempospara escuelamonomotor

Descripcion de JK-05L Junior El JK 05-L es un monoplano de ala alta de la construcción compuesta a base de resinas viniléster, reforzado con fibras de vidrio y carbono. El fuselaje tiene una forma de estructura integral autoportante, reforzada localmente con PARABEAM. La cabina está situada en la parte delantera del fuselaje. Hay dos asientos en la cabina. El ancho de la bañera es de 1,2 m. Desde el punto de vista tecnológico, la estructura del fuselaje está formada por dos partes simétricas y el tablero del suelo, en el que se pega cuando ambas partes del fuselaje están unidas. Los asientos de la bañera son de material compuesto. La marquesina se compone de dos puertas transparentes de policarbonato, que se abren hacia arriba. Sus bisagras están situadas a lo largo del eje de simetría del plano. Estructura, que une ambas alas es una estructura de dos dimensiones hecha de tubos de acero. La aleta es parte integrante del fuselaje. Tres ejes, tren de aterrizaje con una rueda delantera acoplada a un timón. El tren de aterrizaje principal consta de dos ruedas con sistema de freno montado sobre patas de material compuesto. Opcionalmente, las ruedas están recubiertas con carenados de material compuesto. Las alas tienen forma rectangular con el característico estrechamiento cerca del fuselaje para mejorar la visibilidad desde la cabina. En el avión se utilizó el perfil de ala NN-1817. El perfil es resistente a las impurezas del borde de ataque, lo que ha sido probado en el parapente PW - 5 "SMYK".
