Software visualizador Master

de CADde fabricaciónpara la aeronáutica

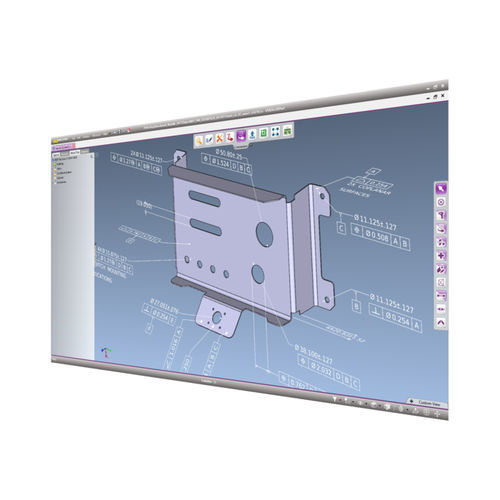

Los modelos CAD nativos, incluidas las dimensiones y las tolerancias, pueden convertirse y también visualizarse con todas las funciones específicas de la tecnología de definición basada en modelos. El uso de 3D-Master está reduciendo la necesidad de dibujos 2D a un mínimo absoluto, porque en el modelo 3D toda la información relevante para la producción se guarda en las llamadas vistas o capturas. Simplificación del proceso de fabricación digital El software 3D_Evolution convierte los datos de todos los sistemas CAD, incluidos los formatos relevantes de 3D-Master como Catia V5, NX, Creo, así como STEP AP 242 y JT. El software de visualización 3D_Analyzer lee todos los datos CAD actuales y también soporta todas las funciones específicas de 3D-Master. Para mostrar toda la información contenida en el dibujo 2D en un modelo 3D se requiere una tecnología especial que combina tolerancias, anotaciones y dimensiones en las vistas. Al seleccionar una vista, el modelo se alinea según lo definido previamente por el diseñador y se amplía en una zona determinada. Así, sólo se muestran las cotas elegidas por el diseñador. Además, las secciones pueden guardarse en las vistas. Como resultado, los modelos maestros en 3D eliminan la necesidad de dibujos en 2D para producir la pieza. También los modelos 3D Master son más fáciles de usar y permiten una mejor comprensión en comparación con las vistas específicas creadas e impresas como dibujos 2D. Además, con el uso de 3D Master sólo se necesita una fuente de datos para producir las piezas, lo que prácticamente elimina los errores y la confusión que suelen causar las diferentes revisiones de dibujos 2D ambiguos. Uso completo y flexible El conjunto de convertidores MCAD de 3D_Evolution transfiere la representación gráfica de las dimensiones así como la semántica, es decir
