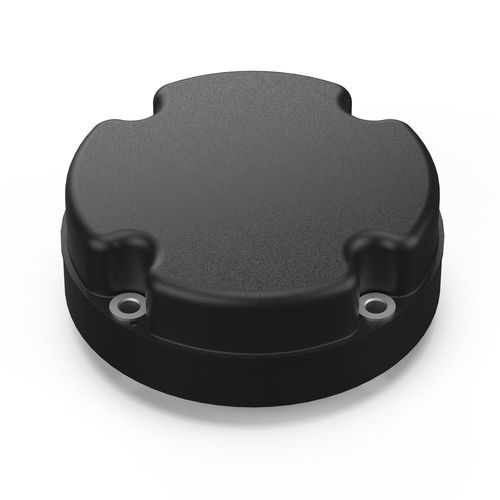

Antena para avión 20-7009

GPS

La antena CRPA de cuatro elementos 20-7009 es una antena CRPA (Controlled Reception Pattern Array) en miniatura de cuatro elementos diseñada principalmente para operaciones aerotransportadas de ala rotatoria y terrestres. La 20-7009 consta de cuatro elementos radiantes ligeros y de temperatura estable que funcionan con cobertura nominalmente hemisférica en las bandas L1 y L2 del GPS. El conjunto está disponible en una variedad de opciones, incluyendo configuraciones pasivas y activas. La configuración activa contiene cuatro amplificadores de bajo ruido protegidos por filtros, que rechazan las señales fuera de banda no deseadas, y limitadores que protegen de las señales de alta potencia. El CRPA activo está diseñado para funcionar junto con una unidad de control de antena digital (DACU) Chelton compatible, que aloja la funcionalidad electrónica antiinterferencias. Rechazo de interferencias Resistencia a interferencias Precisión de navegación Código M Tamaño reducido Masa reducida Frecuencia mínima 1215.6 Frecuencia máxima 1587.42 Impedencia 50 Pérdida de retorno VSWR < 1.8:1 Ganancia 25.25 dB ± 1,75 dB y 28 dB ± 1,5 dB en los centros de banda L1 y L2 respectivamente a 23°C. Polarización RHCP Dimensiones LxAxH mm 114.3 x 114,3 x 43,5 mm Altura sobre la placa base mm 43.5 Masa kg 0.5 Tipo de conector Conectores SMA hembra
