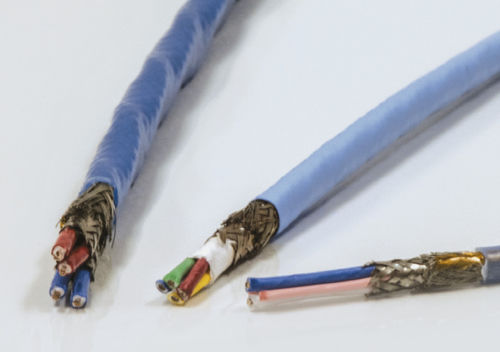

Cable para avión NETflight® series

de datosen Tquadrax

Los cables NETflight® 100 Base-T Ethernet con construcción cuádruple cuentan con nuestro avanzado dieléctrico LTE extruido de PTFE para aumentar la velocidad de propagación. Ideal para una serie de aplicaciones Ethernet de alta velocidad Tamaño reducido y peso ligero Buena flexibilidad para aplicaciones con radios de curvatura reducidos Admite aplicaciones de Ethernet 10/100 Base-T, ARINC 629 y 664, y Categoría 5e a distancias definidas Proporcionan un rendimiento estable a un amplio ancho de banda de hasta 100 MHz El apantallamiento mejorado permite su uso en entornos EMI severos Amplio rango de temperatura de funcionamiento de -55°C a 200ºC Excelente resistencia a los fluidos de las aeronaves Cumplen los requisitos de inflamabilidad de la norma FAR 25.853 Cumple los requisitos de humo y toxicidad de Boeing y Airbus Tamaño AWG del conductor - 26 - 24 - 22 Material del conductor - SCCA - SCCA - SCC Diámetro del conductor (pulgadas) - 0,0190 - 0,0233 - 0,0295 Material de aislamiento - PTFE - PTFE - PTFE Diámetro del aislamiento (pulg.) - 0,044 - 0,054 - 0,069 Tamaño AWG del conductor - 26 - 24 - 22 Diámetro del cable (pulg.) - 0,132 - 0,145 - 0,180 Peso del cable (lbs/1000ft) - 15.0 - 18.0 - 26.0 Impedancia± 10%(Ω ) - 100 - 100 - 100 Capacitancia (pF/pie) - 13 - 13 - 13 Velocidad de propagación - 80% - 80% - 80% Atenuación máxima a 100MHz (dB/100ft) - 8,5/9,9 - 6,6/7,7 - 5,8/6,7 Mín. RL - 19.0 - 19.0 - 19.0
