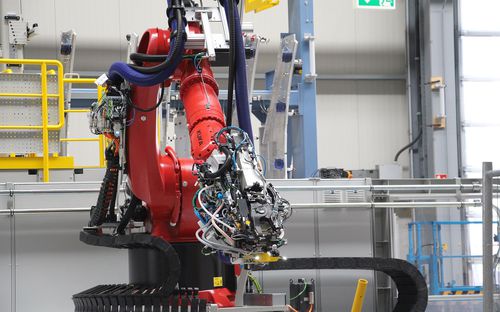

Ensambladora robotizada FRAC

automáticade remachadoflexible

La célula de montaje de clips de bastidor (FRAC) es un sistema muy flexible y versátil para el taladrado y la fijación automatizados de diferentes componentes y subestructuras de aeronaves (por ejemplo, bastidor, clips, soportes) con los requisitos más exigentes. Broetje-Automation proporciona una serie de efectores finales diferentes que se adaptan a las distintas condiciones y requisitos para permitir las tasas de rendimiento más altas y la máxima flexibilidad de la pieza de trabajo. Los sistemas FRAC pueden montarse en robots fijos o móviles, así como en otros sistemas de posicionamiento. A menudo combinan varios efectores finales diferentes (por ejemplo, efectores finales de taladrado con cambio automático de herramienta combinados con efectores finales multifuncionales de taladrado y remachado). De este modo, los sistemas alcanzan niveles de automatización superiores al 90% para todo tipo de aeronaves. DATOS TÉCNICOS RIVETER Velocidad de taladrado: 0 - 6.000 rpm Avance del husillo de taladrado: hasta 98"/min / 2.500 mm/min Repetibilidad de avellanado: ± 0,002"/ ± 0,05 mm Material: Al/Ti / compuesto opcional Diámetro del remache: 0,09" - 0,31" / 2,5 mm - 7,93 mm Tiempo de ciclo: hasta 7 remaches/min Fuerza de sujeción: 22 - 270 lbs / 10 - 120 daN Fuerza de arranque: hasta 10.116 lbs / 4.500 daN POSICIONADOR Precisión de posicionamiento eje lineal: ± 0,008" / ± 0,2 mm Repetibilidad de posicionamiento eje lineal: ± 0,004" / ± 0,1 mm Recorrido de trabajo: Eje X: 670 pulgadas / 17.000 mm (no limitado) CARACTERÍSTICAS ESPECIALES Proceso totalmente automatizado Alimentación e inserción automática de elementos de fijación con sistema de fijación totalmente eléctrico (AEFS) rack de fijaciones de 8/16 ranuras para varios tamaños y tipos de fijaciones ampliable con racks adicionales Múltiples efectores finales para los más altos niveles de automatización, incluidos el sistema de acoplamiento automático y el cambio automático de herramientas
