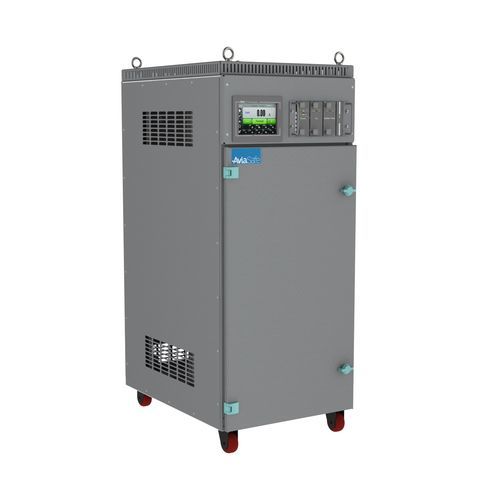

Alimentación eléctrica de corriente constante CCR 800/600

AC/DC

SOLICITUD Área de potencia y control Conformidad con OACI: Manual de diseño de aeródromos, parte 5 FAA AC 150/5345-10, L828 DIMENSIONES Anchura - 850mm Altura - 1163mm Longitud - 800mm & 600mm ESPECIFICACIÓN Tipo - Control de fase por tiristor Capacidad (salida) - {1, 2,5, 4, 7, 7,5, 10, 15, 20, 25, 30} KW Factor de potencia - >90% a entrada nominal y plena carga Control remoto - 24VDC , 48VDC Esta Sección Constituye el Sistema de Control y Monitorización del Regulador de Corriente Constante Utilizando un Micro Procesador. Todos los ajustes y controles se realizan a través de un teclado y los valores reales del CCR se presentan en una HMI y a través de indicadores LED. Los principales componentes de la sección de control son los siguientes : - Tarjeta de Interfaz - Tarjeta CPU - Tarjeta de Alimentación de Fallo a Tierra - Tarjeta DO - Tarjeta DI CARACTERÍSTICAS Y VENTAJAS Unidad independiente Carcasa dividida en tres áreas : Control electrónico, baja tensión y alta tensión Refrigeración natural por aire Rango de temperatura de funcionamiento: 40- a 55+℃ Corriente de salida: 6,6 ó 20 amperios (1, 3, 5 ó 7 pasos) Opción: paso sin iluminación Capacidad de 2,5 a 30 KW Regulación de corriente de salida %1.0± Eficiencia: No menos de 90 Protección de circuito abierto Control de pérdida de potencia de entrada Control del tiempo transcurrido Control local Control remoto paralelo Factor de potencia: no inferior al 90 Protección contra sobrecorriente Control de errores de regulación Monitorización de fallo de lámpara Control de V1, I1, V2, I2, VA2
