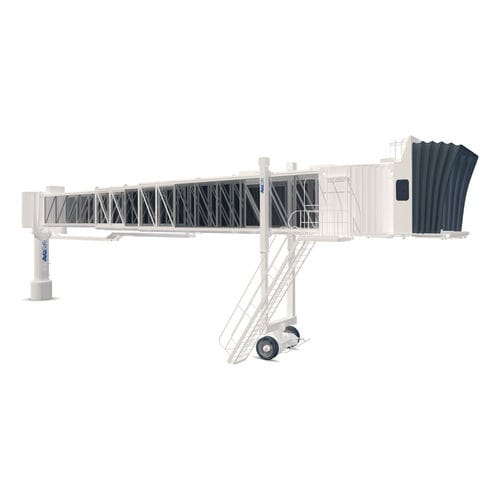

Pasarela de embarque para pasajeros AviaBridge 3T

con paredes de ventana

SOLICITUD Delantal de atraque y embarque Conformidad con Organización de Aviación Civil Internacional (OACI) y, en particular, el Anexo 14 Administración Federal de Aviación (FAA) AC nº 150/5220-21C Sociedad Americana de Ensayos de Materiales (ASTM) Comité Eléctrico Internacional (IEC) Asociación Nacional de Fabricantes Eléctricos de EE.UU. (NEMA) Asociación Nacional de Protección contra Incendios de EE.UU. (NFPA417) Sociedad Americana de Soldadura (AWS) Consejo de Pintura de Estructuras de Acero (SSPC) Sociedad de Ingenieros de Automoción (SAE) Totalmente extendido - Totalmente retraído - Recorrido - Límite máx. OP - Límite mín. OP 20.0m - 11.5m - 8.5m - 18.4m - 12.4m 23.5m - 13.0m - 10.5m - 21.9m - 13.9m 27.0m - 14.5m - 12.5m - 25.4m - 15.4m 30.5m - 16.0m - 14.5m - 28.9m - 16.9m 34.0m - 17.5m - 16.5m - 32.4m - 18.4m 37.5m - 19.0m - 18.5m - 35.9m - 19.9m 41.0m - 20.5m - 20.5m - 39.4m - 21.4m 44.5m - 22.5m - 22.5m - 42.9m - 22.9m PARÁMETROS DE DISEÑO Características dimensionales: (Dimensiones mínimas) Túneles (Sólo túnel mínimo "A") - - Interfaz de la rotonda Suelo - Anchura - 1,5m - - Anchura - 1,5m Interior - Altura - 2,1m - - Altura - 2,2m Cabina Interior - Anchura - 3.5m CARACTERÍSTICAS OPERATIVAS Giro de la rotonda - - 175°(87,5°cw/87,5°ccw de la línea central) Rotación de la cabina - - 122,5°(90°ccw/32,5cw) Velocidad de rotación de la cabina - - 3°/seg. Velocidad vertical de desplazamiento/elevación - Automática - 0,9 m/min Manual - 1,5 m/min Velocidad de desplazamiento horizontal - - 0~0,4m/s - - - - Características ambientales Funcionamiento del puente a temperaturas de -20°C a 50°C - - - - - Requisitos de alimentación 380 VAC , 3 Fases , 50 Hz
