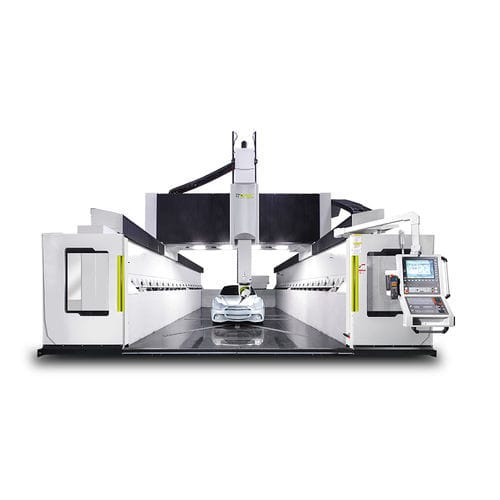

Centro de mecanizado 5 ejes G series

con husillo rotativopara la industria aeroespacialde pórtico

-mecanizado simultáneo en 5 ejes -Para el mecanizado de moldes -Estructura en forma de U -Eje X/Y accionado por motor lineal -Eje Z accionado por doble husillo de bolas con innovadora tecnología de refrigeración por agua hueca Estructura de flujo de fuerza en forma de U La estructura en forma de U de una sola pieza y de gran rigidez mejora la precisión y la estabilidad a largo plazo gracias a la transmisión más corta del flujo de fuerza y a la distribución uniforme de la fuerza de corte Ariete fabricado en hierro dúctil El carnero está hecho de hierro dúctil para una alta rigidez y amortiguación de las vibraciones. Se puede aumentar la precisión y la estabilidad del mecanizado. Eje X/Y accionado por motor lineal El motor lineal proporciona una excelente dinámica y rigidez estática. El avance rápido del eje es de hasta 60m/min y la aceleración es de hasta 0.5G ~ 0.7G. La estructura es simple y fácil de mantener sin pérdida de potencia de transmisión. Eje Z accionado por doble husillo de bolas con innovadora tecnología de refrigeración por agua hueca El eje Z es impulsado por tornillos de bolas dobles que pueden asegurar la concentración del centro de la parte móvil y el centro del peso para que la vibración pueda ser eliminada. Además, está equipado con un sistema de refrigeración por agua hueca para un control preciso de la temperatura y de la deformación térmica. Cabezal de dos ejes accionado por motor de accionamiento directo El excelente contorno del acabado de la superficie podría mejorarse gracias al sistema de motor de accionamiento directo de alto par de los cabezales de dos ejes.La apariencia de tamaño pequeño es adecuada para el mecanizado de superficies curvas complejas y las ventajas incluyen bajo error, alta resolución y alta velocidad. Área de trabajo optimizada El diseño de la columna elevada proporciona mayores recorridos en el eje Z, lo que es perfecto para los fabricantes de moldes
