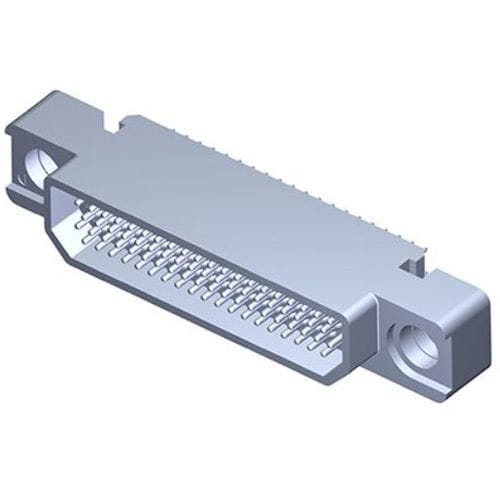

Conector de datos 1900 series

para aeronavequadraxrectangular

Estado del alcance: No conforme Estado RoHS: Conforme con exención Estado de obsolescencia: Activo Normativa: EN3545 Descripción El 1900 / EN3545 es un conector rectangular compuesto disponible con varias disposiciones de contactos. Incluye contactos desmontables engarzados de tamaño 22 a 8 para cables de cobre y aluminio, comunes con conectores de la serie Mil-DTL-38999 como coaxiales, twinax, triaxiales y Quadrax.Ojal trasero estándar y sobremoldeado y junta interfacial.Clavijas y postes de bloqueo configurables que proporcionan 36 opciones. Especialmente indicado para aplicaciones en las que no es necesario el apantallamiento. Características principales Especificación aeroespacial comercial para conectores rectangulares Termoplástico ligero y robusto Tecnología de sobremoldeado que ofrece excelentes prestaciones de sellado Conformidad con las normas ABD0031 y FAR 25853 en materia de fuego/humo/toxicidad Mecánica Material del inserto - Silicio Retención del inserto en la carcasa (> a) - 35 daN Retención del contacto - 4 daN Resistencia (número de ciclos) - 100 Vibraciones - Tipo - Sinusoide Vibraciones - Frecuencia - De 10 a 3000 Vibraciones - Amplitud - 20 g Vibraciones - Duración - 12 h Choques - Tipo - Demi sinusoide Sacudidas - Amplitud - 50 g Choques - Duración - 11 ms Entorno Temperatura de funcionamiento - Mín - -55 °C Temperatura de funcionamiento - Máx - 175 °C Niebla salina - 48 h Resistencia a los fluidos - Resistente a la salpicadura - Combustible, Fluidos hidráulicos, Productos de limpieza, Fluidos descongelantes, Fluidos refrigerantes Estanqueidad Interfacial - 147 hPa Eléctrico Resistencia de aislamiento (> a) - 5000 MΩ Resistencia de contacto - 8 mΩ Fuego Conformidad con humo - ABD 0031, EN 2591-317 Peso Peso - 33,35 g
