Estado del alcance: Cumple
Estado RoHS: Conforme
Estado de obsolescencia: Activo
Descripción

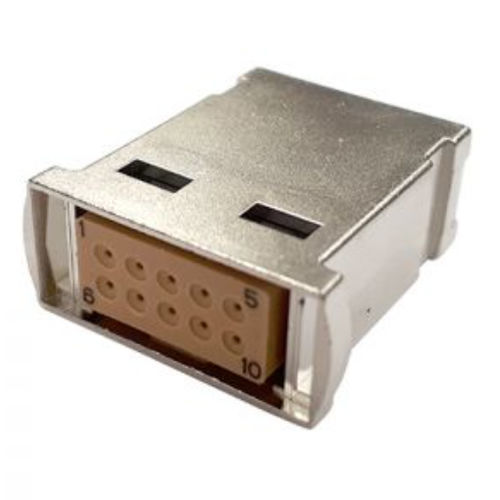

El conector ASR es una interconexión compacta y fácil de usar en la que el apantallamiento, el sellado y el ahorro de espacio/peso son requisitos primordiales. Los conectores ASR utilizan contactos MIL-C-39029, cuentan con un mecanismo de bloqueo a presión y están disponibles en versiones macho y hembra, así como con contactos de PCB o de crimpado. La serie ASR, que cumple las normas Reach/RoHS y las normas ABD0031 y FAR 25853 (Fuego, Humo y Toxicidad), es perfecta para sistemas en los asientos, así como para sistemas de servicio en cabina y sistemas de entretenimiento en vuelo.
Características principales
Temperatura de funcionamiento de hasta 175 °C
Termoplástico ligero y robusto
Diseño todo en uno y lengüetas de bloqueo que permiten un fácil "acoplamiento y bloqueo"
Sellado interfacial y ojal trasero según normas Mil-Spec
Contactos de crimpado de alto rendimiento de la serie SAE 39029 de serie
Diseño en forma de D: Permite una polarización sencilla
Mecánico
Chapado de la carcasa - Níquel brillante
Material del inserto - Silicio
Retención de contacto - 4 daN
Resistencia (número de ciclos) - 100
Vibraciones - Tipo - Aleatorias
Vibraciones - Frecuencia - De 50 a 2000
Vibraciones - Amplitud - 18,3 g
Vibraciones - Duración - 24 h
Choques - Tipo - Demi sinusoide
Sacudidas - Amplitud - 100 g
Choques - Duración - 6 ms
Carga estática - 4 daN
Entorno
Temperatura de funcionamiento - Mín - -55 °C
Temperatura de funcionamiento - Máx - 175 °C
Niebla salina - 96 h
Resistencia a fluidos - Resistente a salpicaduras - Combustible, Fluidos hidráulicos, Productos de limpieza, Fluidos descongelantes, Fluidos refrigerantes
Estanqueidad
Inmersión a baja presión de aire - 147 hPa
Eléctrico
Resistencia de aislamiento (> a) - 5000 MΩ
Fuego
Conformidad con el humo - ABD 0031, EN 2591-317, NFF 16-101, NFF 16-102
---
