Estado del alcance: Cumple
Estado RoHS: Conforme
Estado de obsolescencia: Activo
Norma: ABS1152
Descripción

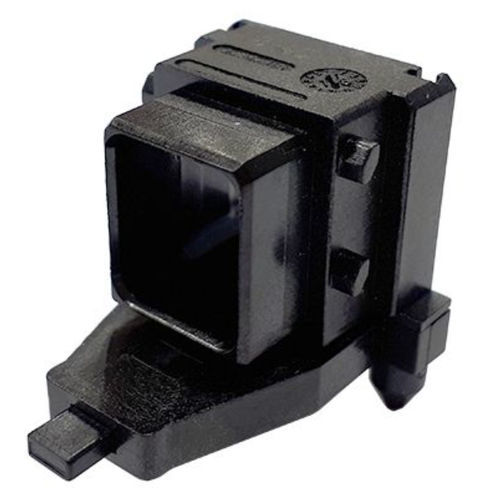

La serie de conectores 3559 es un conector push-pull modular mono ideal para sistemas de entretenimiento en vuelo, sistemas de servicio de cabina, unidades de servicio al pasajero y otros requisitos de sistemas de interconexión. Especialmente indicado para aplicaciones en las que no es necesario el apantallamiento.
Características principales
Especificación aeroespacial comercial
Termoplástico ligero y robusto
Compatible con toda la gama de módulos EN4165 / SIM
Módulos SIM en tecnología de sobremoldeo
Versiones Feed-thru y de instalación rápida de 3 pines fácilmente disponibles
Fuego/Humo/Toxicidad conforme a ABD0031 y FAR 25853
Mecánica
Retención del inserto en la carcasa (> a) - 25,4 daN
Resistencia (número de ciclos) - 100
Vibraciones - Tipo - Sinusoide
Vibraciones - Frecuencia - De 10 a 3000
Vibraciones - Amplitud - 20 g
Vibraciones - Duración - 12 h
Choques - Tipo - Demi sinusoide
Sacudidas - Amplitud - 50 g
Choques - Duración - 11 ms
Carga estática - 40 daN
Entorno
Temperatura de funcionamiento - Mín - -55 °C
Temperatura de funcionamiento - Máx - 175 °C
Niebla salina - 500 h
Resistencia a fluidos - Resistente a salpicaduras - Combustible, Fluidos hidráulicos, Productos de limpieza, Fluidos descongelantes, Fluidos refrigerantes
Estanqueidad
Interfacial - 147 hPa
Inmersión a baja presión atmosférica - 147 hPa
Fuego
Conformidad con humo - ABD 0031, EN 2591-317, NFF 16-101, NFF 16-102
Peso
Peso - 7,75 g
---
