Estado del alcance: No conforme
Estado RoHS: No conforme
Estado de obsolescencia: Activo
Norma: ABS1696
Número de pieza estándar: ABS1696P01-00
Descripción

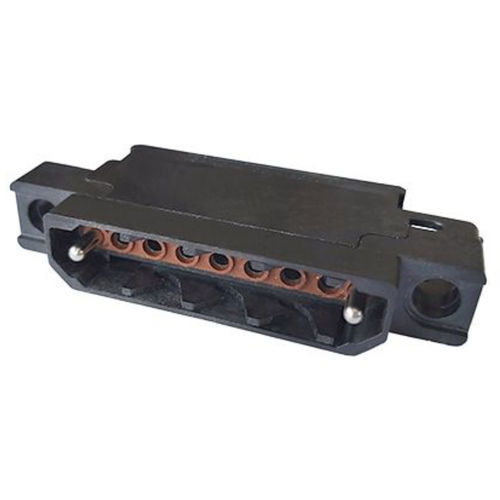

La serie 1900 Elio® se deriva de los conectores EN3545 heredados. Se trata de conectores rectangulares compuestos que ofrecen 36 posiciones de codificación e incluyen 7 terminales ópticos Elio® para aplicaciones aeroespaciales.
Características principales
Norma ABS1696
Derivado de conectores EN3545
Compuesto ligero
Para 7 terminales ópticos Elio
Polarización 36 posiciones
Mecánico
Material del inserto - Silicio
Retención de contacto - 11 daN
Resistencia (número de ciclos) - 500
Vibraciones - Tipo - Sinusoide
Vibraciones - Frecuencia - De 10 a 3000
Vibraciones - Amplitud - 20 g
Vibraciones - Duración - 12 h
Choques - Tipo - Demi sinusoide
Sacudidas - Amplitud - 30 g
Choques - Duración - 3 ms
Carga estática - 30 daN
Entorno
Temperatura de funcionamiento - Mín - -55 °C
Temperatura de funcionamiento - Máx - 125 °C
Niebla salina - 48 h
Resistencia a fluidos - Resistente a salpicaduras - Combustible, Fluidos hidráulicos, Productos de limpieza, Fluidos descongelantes, Fluidos refrigerantes
Óptica
Pérdida de inserción ( to) - 20 dB
Fuego
Conformidad con humo - ABD 0031, EN 2591-317
Peso
Peso - 0 g
---
