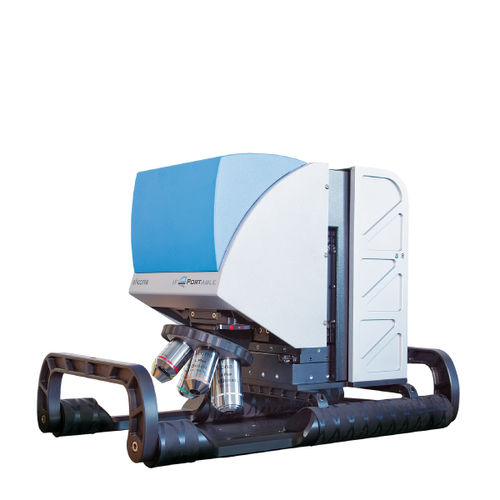

Máquina de medición tridimensional óptica PortableRL

para la aeronáutica3Dportátil

PortableRL es un sistema de medición 3D móvil para el control de calidad de superficies microestructuradas. Los usuarios verifican campos de medición de hasta (mm) 50x50x26. El sistema se aplica tanto a componentes curvos como planos. Un paquete de baterías permite un uso flexible y un posicionamiento móvil, permitiendo el uso del sistema donde sea necesario. Un amplio rango de escaneo vertical permite la medición de varios tipos de geometría y formas. Entre otros, los campos de uso son la inspección de platinas, la medición de asfalto, el aseguramiento de la calidad de las palas de turbinas o rotores, la medición en 3D de piezas de acero y de carrocería. Alta densidad de puntos de medición Hasta 500 millones de puntos de medición garantizan una medición meticulosamente detallada con tolerancias en el rango de μm y sub-μm junto con una gran distancia de trabajo. La alta densidad de puntos de medición de Focus-Variation permite a los operarios obtener una resolución lateral y vertical constantemente alta en volúmenes de medición elevados. Medición de flancos empinados La luz procedente de diferentes direcciones se utiliza para influir positivamente en una medición. La medición del ángulo de flanco máximo no está restringida por la apertura numérica de un objetivo. Dependiendo de la superficie, los usuarios miden superficies con ángulos de inclinación de hasta 87°. Reflejos variables de la superficie SmartFlash permite realizar mediciones de alta resolución en materiales con características superficiales o reflectividad variables. La luz modulada proporciona una iluminación óptima en toda el área de medición. Los usuarios miden componentes brillantes, molidos, rugosos, reflectantes y difusos.
