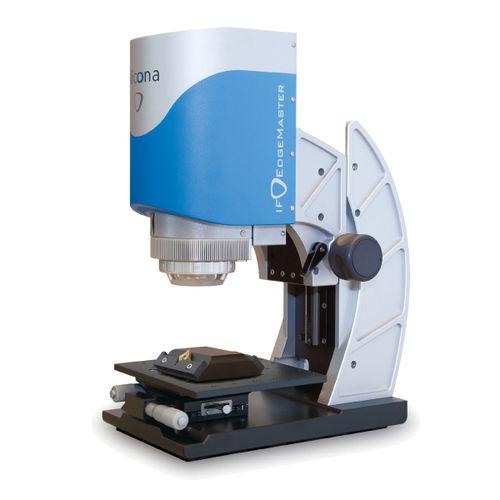

Máquina de medición tridimensional óptica EdgeMaster

para la aeronáutica3D

El EdgeMaster es un dispositivo de medición óptica en 3D para la medición automática de herramientas en el taller. Los bordes de corte de las plaquitas, brocas, fresas y otras herramientas redondas se miden con independencia del tipo, el tamaño, el material o el acabado de la superficie. Los usuarios miden radios >2μm, así como el ángulo de inclinación, de cuña y de holgura de las herramientas. Se miden con precisión diferentes tipos, tanto de cascada como de trompeta. Se obtienen resultados trazables y repetibles en alta resolución vertical, incluso con vibraciones, variaciones de temperatura y luz ambiental. Además de la medición del astillado, la alta resolución vertical también permite la medición trazable de la rugosidad en la cara del rastrillo. Alta densidad de puntos de medición Hasta 500 millones de puntos de medición garantizan una medición meticulosamente detallada con tolerancias en el rango de μm y sub-μm junto con una gran distancia de trabajo. La alta densidad de puntos de medición de Focus-Variation permite a los operarios obtener una resolución lateral y vertical constantemente alta en volúmenes de medición elevados. Medición de flancos empinados La luz procedente de diferentes direcciones se utiliza para influir positivamente en una medición. La medición del ángulo de flanco máximo no está limitada por la apertura numérica de un objetivo. Dependiendo de la superficie, los usuarios miden superficies con ángulos de inclinación de hasta 87°. Reflejos variables de la superficie SmartFlash permite realizar mediciones de alta resolución en materiales con características superficiales o reflectividad variables. La luz modulada proporciona una iluminación óptima en toda el área de medición. Los usuarios miden componentes brillantes, molidos, rugosos, reflectantes y difusos.
