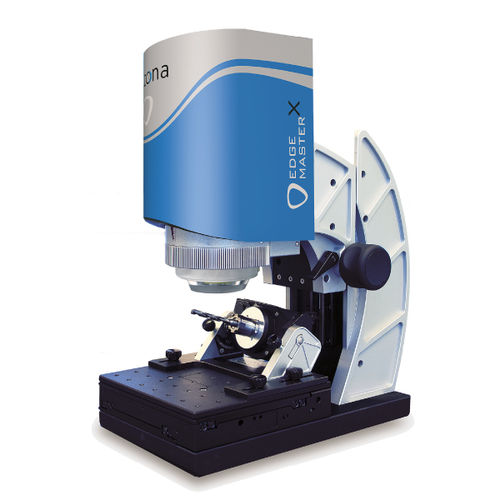

Máquina de medición tridimensional óptica EdgeMasterX

para la aeronáutica3D

El EdgeMasterX procede de la línea de productos Alicona para la medición óptica y automática de herramientas en alta resolución. Se trata de un sistema de medición de bordes de corte totalmente automatizado para el control de calidad de brocas, fresas y otras herramientas redondas que se aplican en la producción. En concreto, el EdgeMasterX permite la medición en 3D de múltiples filos de corte. Cuando se utiliza en combinación con una unidad de rotación motorizada, los usuarios se benefician de la medición de múltiples bordes de la herramienta, incluso de los bordes biselados, en una sola pasada de medición. Las desviaciones de un archivo CAD o de una geometría de referencia se indican mediante un sistema de semáforo. Las mediciones se inician mediante una solución de un solo botón que permite realizar las mediciones sin ninguna otra interacción del usuario. Alta densidad de puntos de medición Hasta 500 millones de puntos de medición garantizan una medición meticulosamente detallada con tolerancias en el rango de μm y sub-μm junto con una gran distancia de trabajo. La alta densidad de puntos de medición de Focus-Variation permite a los operarios obtener una resolución lateral y vertical consistente en grandes volúmenes de medición. Medición de flancos empinados La luz procedente de diferentes direcciones se utiliza para influir positivamente en una medición. La medición del ángulo de flanco máximo no está restringida por la apertura numérica de un objetivo. Dependiendo de la superficie, los usuarios miden superficies con ángulos de inclinación de hasta 87°.
