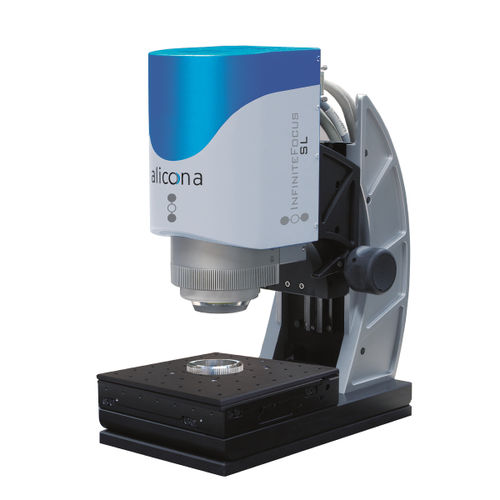

Máquina de medición tridimensional óptica InfiniteFocusSL

láserpara la aeronáutica3D

InfiniteFocusSL es un sistema óptico de medición 3D rentable para medir de forma fácil, rápida y trazable la forma y el acabado de las superficies microestructuradas. Los usuarios miden tanto la forma como la rugosidad de los componentes con un solo sistema. Además, se consiguen imágenes en color con alto contraste y profundidad de enfoque. La larga distancia de trabajo de hasta 33 mm en combinación con su campo de medición de 50 mm x 50 mm permite una amplia gama de aplicaciones. Las mediciones se consiguen en segundos y las características, como el láser coaxial para un enfoque rápido y sencillo, aumentan aún más la facilidad de uso. Con una interfaz de automatización, InfiniteFocusSL también se aplica para la medición totalmente automática en la producción. Alta densidad de puntos de medición Hasta 500 millones de puntos de medición garantizan una medición meticulosamente detallada con tolerancias en el rango de μm y sub-μm junto con una gran distancia de trabajo. La alta densidad de puntos de medición deFocus-Variation permite a los operarios obtener una resolución lateral y vertical constantemente alta en volúmenes de medición elevados. Medición de flancos pronunciados La luz procedente de diferentes direcciones influye positivamente en la medición. La medición del ángulo de flanco máximo no está limitada por la apertura numérica de un objetivo. Dependiendo de la superficie, los usuarios miden superficies con ángulos de inclinación de hasta 87°. Medición de la forma completa con Real3D Con Real3D, los usuarios miden superficies desde numerosas perspectivas. Las mediciones individuales se fusionan automáticamente en un conjunto de datos 3D completo. Los ejes de rotación e inclinación calibrados y de alta precisión garantizan una medición automatizada, repetible y trazable en todo el objeto de medición.
