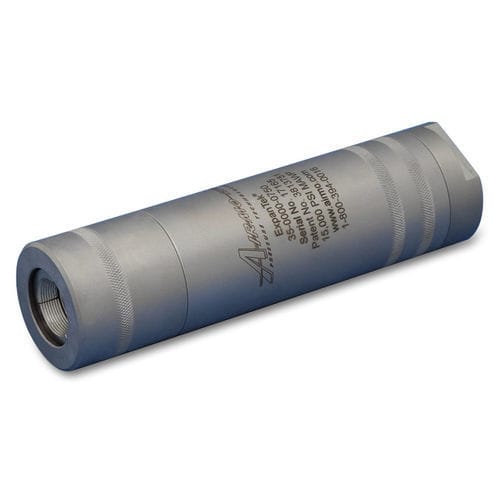

Expansor de tubos hidráulico 35

para la industria aeronáutica

La herramienta de expansión de tubos patentada ExpanTek® Serie 35 es una herramienta mecanizada con precisión que ofrece versatilidad para su uso en aplicaciones de hidroexpansión. La herramienta está diseñada para la expansión de tubos a alta presión. El uso de esta herramienta única junto con una fuente de alimentación de alta presión, como la fuente de alimentación hidráulica ExpanTek® modelo HPS, expandirá rápidamente los tubos para serpentines de calderas, serpentines de refrigeración y conjuntos tubulares. La herramienta de la serie 35 es un acoplamiento a presión adecuado para la hidroexpansión de tubos con tolerancias de diámetro exterior estándar y una presión de trabajo máxima de hasta 1.034 bar. Para hidroexpandir un tubo, acople la Herramienta Serie 35 con las Válvulas Automáticas de Purga de Aire NuQuip® opcionales a un extremo del tubo. Adapte la segunda herramienta de la serie 35 a una línea de servicio de presión y deslícela sobre el extremo restante. Presione ambas herramientas firmemente contra el tope interno. Cuando la línea de servicio está presurizada a 50 psi (3,45 bar), las pinzas se activan para un agarre positivo. Continúe presurizando el tubo hasta alcanzar la presión de expansión. Tenga cuidado de no exceder la presión máxima de la herramienta. Una vez que el tubo se ha expandido y la presión de la línea de servicio desciende a 0 psi/bar, las pinzas se liberan automáticamente, lo que permite retirar rápidamente las herramientas de la pieza de trabajo. La herramienta de la serie 35 puede manipular tubos y accesorios estándar y métricos de 0,24 pulg. a 1,00 pulg. OD (6,0 mm a 25,4 mm OD) de diámetro. Presión máxima: - Presiones de trabajo de hasta 15.000 psi (1.034 bar) Rango de diámetro exterior del tubo: - 0,24 pulg. a 1,00 pulg. DE DIÁMETRO EXTERIOR (6,0 mm a 25,4 mm de diámetro exterior) Temperatura: - 0° C a 49° C (32° F a 120° F) Servicios: - Agua, aceite y otros líquidos a petición Agarre de la pinza: - En el diámetro exterior del tubo
