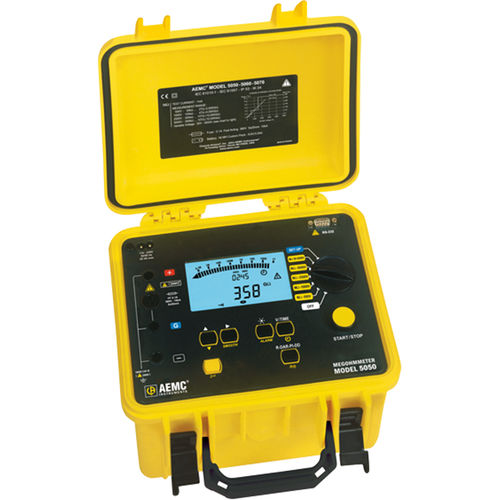

El Megóhmetro Digital/Analógico Modelo 5050 es el último diseño en comprobadores de aislamiento de 5000V. Entre sus características se incluyen el cálculo y la presentación automáticos de la relación de absorción dieléctrica (DAR), el índice de polarización (PI) y la descarga dieléctrica (DD). El True Megohmmeter® Modelo 5050 muestra la tensión de prueba, la resistencia de aislamiento y la corriente de fuga durante la prueba. La capacitancia de la muestra y la tensión de descarga presente en los cables de prueba se muestran al finalizar la prueba. Este medidor está diseñado con el más alto nivel de características de seguridad incorporadas. El modelo 5050 puede funcionar con una batería interna recargable o con corriente alterna.
Medición de tensión CA/CC
Rango - 1 a 4000V
Precisión - 1 a 99,9V: ±(1% R + 5ct)
100 a 4000V: ±(1% R + 3ct)
Resolución - 1 a 99,9V: 0,1V
100 a 999V: 1V
1000 a 4000V: 2V
Gama de frecuencias - 1 a 2500V: CC o 15 a 500Hz
2501 a 4000V: CC
Impedancia de entrada - 750kΩ o 3MΩ (en función del rango)
Medición de aislamiento
Rango de tensión de prueba / resistencia - 500V: 30kΩ a 2TΩ
1000V: 100kΩ a 4TΩ
2500V: 100kΩ a 10TΩ
5000V: 300kΩ a 10TΩ
Tensión variable - 40 a 5.100V
Descarga automática - Tiempo de descarga 3, 10, 20% (seleccionable por el usuario) de la tensión de prueba
---
