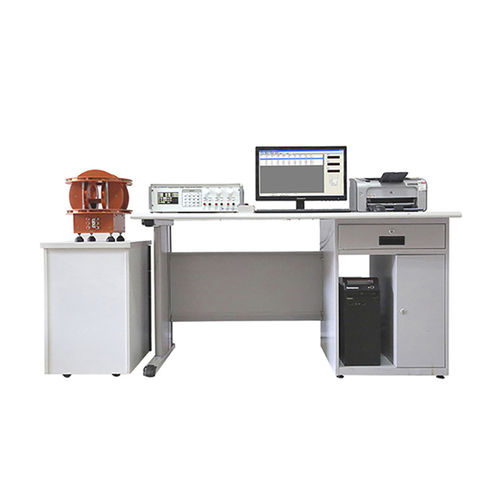

Magnetfeldmessgerät DX-2012AM

für die Raumfahrtindustrie

Das Messgerät DX-2012AM für die magnetische Deklination von Dauermagneten besteht aus einer dreidimensionalen Helmholtz-Spule, die mit einem unabhängigen Drei-Komponenten-Fluxmeter verbunden ist, der den Hardware-Testteil darstellt. Die Drei-Komponenten-Prüfdaten werden von einem Computer umgewandelt, um ein komplettes System zur Prüfung der Materialqualität von Dauermagneten zu erstellen. Legen Sie den Magneten auf den Probentisch, testen Sie die magnetische Flusskomponente durch die Ziehmethode, und erhalten Sie das magnetische Moment und den Abweichungswinkel des Magnetfeldes in Richtung der Hauptachse durch Berechnung. Es kann das gesamte magnetische Moment M, die magnetische Deklination der Spindel α, Øx, Øy, Øz und die Spulenkonstante der entsprechenden Prüfspule anzeigen. Die Hardware-Zusammensetzung ist High-Speed 32 Ziffern M4 Single-Chip-System, 3 Sätze von eingebauten Fluxmeter, 7 Zoll 800*480 Auflösung LCD. Eine einzelne Helmholtz-Spule kann verwendet werden, um das magnetische Moment M zu messen, das durch den Permanentmagneten in der Magnetisierungsrichtung erzeugt wird. Das magnetische Moment M kann durch den relationalen Ausdruck M=KH×Φ erhalten werden, in dem KH die Helmholtz-Spulen-Konstante ist, während Φ der magnetische Fluss der magnetischen Induktion zur Spule ist. Für die Qualitätsprüfung der Dauermaterialproben nach der Magnetisierung wird die Helmholtz-Spule verwendet, die sich immer mehr durchsetzt und universell einsetzbar ist. Es ist äußerst wichtig, dass die entworfene ein- und dreidimensionale Helmholtzspule an der gegenseitigen Parameterübertragung mit ihren internationalen Kollegen teilnimmt. Durch die Bemühungen des kollektiven Wissens des Unternehmens wurde das magnetische Deklinationsmessgerät DX-2012AM fertiggestellt und kann als neues Produkt auf den Markt gebracht werden.
