Magnetfeldmessgerät DX series

RundlaufOberflächen3D

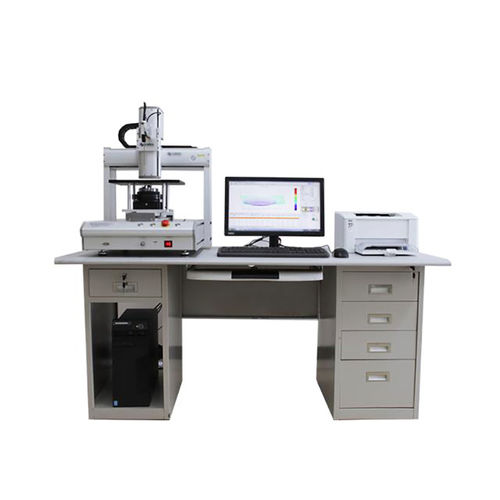

Das von der Firma Dexinmag unabhängig entwickelte Messgerät für die Verteilung des Oberflächenmagnetfeldes der Serie DX-2012R ist ein unverzichtbares Werkzeug für die korrekte Bewertung der Magnetisierungsgenauigkeit und die Qualitätskontrolle von Magnetringen. Es kann Prüfberichte wie XY-Koordinaten, P-Polarkoordinaten, 3D-Magnetfeldverteilung und relative Grundwellen-Harmonikanalyse usw. liefern, um die Qualitätsprüfung von Dauermagneten, Statoren oder Rotoren von Dauermagnetmotoren, DC-Magnetfeldspulen und Elektromagneten zu erfüllen. Dieses Messgerät kann mit einer Vielzahl von Prüfvorrichtungen ausgestattet werden (z. B. dreidimensionale Prüfspitzen, Drehplattformen oder Ladeplattformen). Mit einer hohen Konzentrizität Design und hohe Präzision Ebene der Sonde zurück. Der Scanbereich des Produkts beträgt 800mm*800mm*800mm. Das Messgerät für die räumliche Magnetfeldverteilung besteht hauptsächlich aus einem Industriecomputer (Messsoftware), einem Bewegungssteuerungssystem und einem Datenerfassungssystem. Zunächst wird der Prüfbefehl durch den Industriecomputer gesendet, um das Bewegungssteuerungssystem zu steuern, um die eingestellte Bewegungsbahn zu vervollständigen, und gleichzeitig die Arbeit des Datenerfassungssystems zu steuern. Das Datenerfassungssystem sammelt Daten in X-, Y- und Z-Richtung über den Hall-Sensor und überträgt die Daten dann an das industrielle Steuerungssystem. Der Computer führt die Datenverarbeitung durch und erstellt schließlich eine dreidimensionale Karte der Magnetfeldverteilung.
