Simulationssoftware ScrewCAM

FertigungCADSchneid

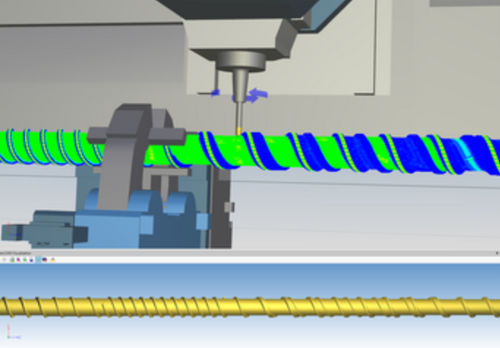

ScrewCAM ist eine Softwareerweiterung für CrashGuard Studio und wurde zur Herstellung von Plastifizierschnecken für die Kunststoffindustrie entwickelt. Zur Modellierung der Schneckengeometrie genügen 2D Zeichnungsdaten oder Parameter, ein 3D CAD Modell der Schnecke ist nicht erforderlich. Der Prozess bis zur fertigen Schnecke umfasst 4 Schritte: Modellierung, NC-Programmerstellung, Simulation und Produktion. Interaktive Modellierung der Schneckengeometrie aus 2D Zeichnungsdaten bzw. Parametern mittels Eingabe von Durchmessern, Steigungen, Wandneigungen, Radien, Steg- oder Kanalbreiten und Tiefenprofilen mit 2D Modulodarstellung der Stegkonturen in der Zylinderabwicklungsebene und einer Vorschau auf die 3D Sollgeometrie der Schnecke. Erstellung des NC Programms durch Definition der Einzelbearbeitungsprozesse, Auswahl von Werkzeugen, Schnittgeschwindigkeiten, Zustelltiefe, Vorschüben, Aufmaßen, etc. Die NC-Programmgenerierung erfolgt automatisch. Bei nachträglichen Änderungen werden alle betroffenen Schritte konsistent neu berechnet. Durch eine „Best-Fit“ Berechnung der optimalen Werkzeuganstellung beim Wandschlichten können Standardwerkzeuge anstelle von teuren Formfräsern verwendet werden. 3D Simulation im CrashGuard Studio® zur Überprüfung des gesamten NC-Programms auf Kollisionsfreiheit und auf Korrektheit der erzeugten Werkstückgeometrie mittels Materialabtragssimulation und geometrischer Verifikation im Vergleich zur 3D Sollgeometrie der Schnecke. Produktion auf der Maschine. Basis für die Programmierung sind 2D-Zeichnungen Vorschau auf 3D-Objekt generierbar Alle Bearbeitungsschritte zur Herstellung des Werkstücks in einer Software
