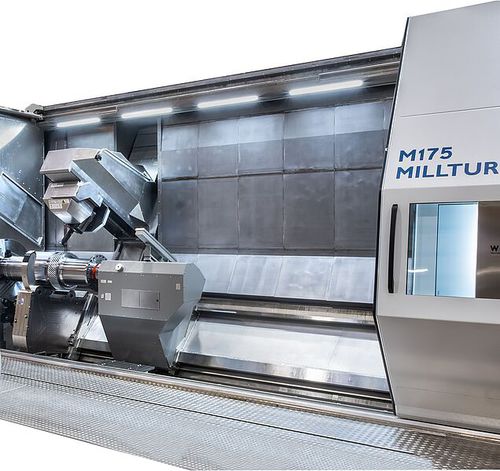

CNC-Fräsmaschine M175

horizontalfür die Luftfahrt5 Achsen oder mehr

Größer, stärker, schneller - mit dem neuesten Produkt der M-Baureihe – und zwar der M175 MILLTURN - bringt WFL einen neuen Giganten der Komplettbearbeitung auf den Markt. Dieser birgt wesentliche Neuerungen, gewährleistet höchste Präzision und eine vorteilhafte Wandelbarkeit für Kundenwünsche. Das neue Dreh-Bohr-Fräszentrum bietet einen max. Werkstück-Umlaufdurchmesser von 1750mm und kann aufgrund der neuen, groß dimensionierten, Bett-Führungsbahn für Lünettenschlitten und Reitstock bis zu 15.000kg schwere Werkstücke höchst stabil aufnehmen. Die Dreh-Bohr-Fräseinheit (DBFE) besitzt einen X-Hub von 1620mm und einen Y-Hub von 1100mm und kann daher auch bei großen Werkstückabmessungen kompromisslos und universell, z.B. für tiefe Radialbearbeitungen, eingesetzt werden. Aufgrund der großvolumigen Kastenstruktur des DBFE-Kreuzschlittens mit sehr breiter Bettführungsbasis und vielfacher Anordnung von Wälzführungswägen in der X- und Z-Achse, weist auch das Werkzeugträgersystem eine besonders hohe Stabilität auf. Diese massive und kräftige Bauweise wird kombiniert mit bewährten Haupt- und Frässpindelsystemen, deren 113kW- und 58kW-Antriebe äußerst zuverlässig ihre Leistung erbringen. Highlights auf einen Blick Stabile Bauweise Tiefe Radialbearbeitung möglich 58kW Fräsleistung Max. Werkstückgewicht 15.000kg Max. Drehdurchmesser 1750mm Speziell konfigurierte Maschine auf Kundenwunsch Spitzenweite mm 2000 / 3000 / 5000 / 6500 / 8000 / 10000 / 12000 Umlauf - ø Schlitten OBEN mm 1750 / 1750 / 1750 / 1750 / 1730 / 1700 / 1660
