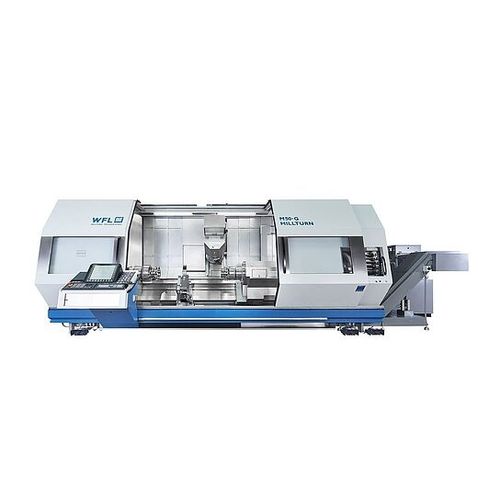

CNC-Fräsmaschine M50

horizontalfür die Luftfahrt4-Achs

Mit den Modellen M50 und M50-G präsentiert WFL Millturn Technologies eine neue Generation multifunktionaler Dreh-Bohr-Fräszentren zur Komplettbearbeitung komplexer Futter- und Wellenteile bis zu 670 mm Umlaufdurchmesser. Neben überlegenen Leistungs- und Drehmomentwerten der Spindelantriebe sorgen gewaltige Vorschubkräfte auf allen Achsen für bestechende Dynamik und höchste Produktivität. Drehen, Fräsen, Bohren, Verzahnen, Tiefbohren sowie Innenbearbeiten ist in allen Winkellagen möglich. Durch die Interpolation von bis zu 5 Achsen, kann praktisch jede geometrische Kontur bearbeitet werden. Zur 6-Seiten-Bearbeitung verfügt die M50-G über zwei leistungsstarke Drehspindeln sowie optional über einen 2x12-fach Scheibenrevolver, der auch mit Werkzeugantrieb und hydraulischer Lünette ausgestattet werden kann. Highlights auf einen Blick Breite Führungsabstände für die stabile Aufnahme großer Lünetten Pick-Up Magazin für lange Werkzeuge mit Standardwerkzeugschnittstelle B-Achsen-Drehen Werkstückübergabe Hochpräzises Messen mit integriertem Messtaster Spitzenweite - mm - 1000/2000/3000/4500/6000 - 1000/2000/3000/4500/6000 Umlauf-ø Schlitten OBEN - mm - 670 - 670 Dreh-ø max. zwischen Spitzen - mm - 670 - 670 Drehmoment max. Drehspindel bei 40% (100%) ED - Nm - 2000(1400)/1830(1500)//3200(2320)/3600(2740) - 2000(1400)/1830(1500)//3200(2320)/3600(2740)///1830(1500) Drehzahl max. Drehspindel - min-1 - 3300/2500//2600/2600 - 3300/2500//2600/2600///2500 Drehmoment max. Frässpindel bei 40% (100%) ED - Nm - 284(233)/213(175)//480(420)/300(263) - 284(233)/213(175)//480(420)/300(263) Drehzahl max. Frässpindel - min-1 - 9000/12000/*//5000/8000 - 9000/12000/*//5000/8000
