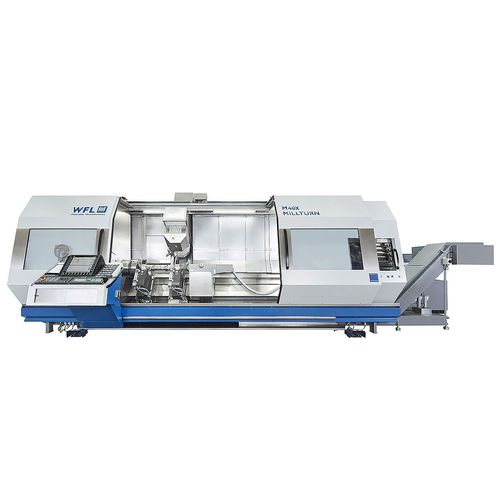

CNC-Fräsmaschine M40X

horizontalfür die Luftfahrt4-Achs

Mit den Modellen M40, M40-G, M40X und M40X-G präsentiert WFL Millturn Technologies eine neue Generation multifunktionaler Dreh-Bohr-Fräszentren zur Komplettbearbeitung komplexer Futter- und Wellenteile bis zu 520mm Umlaufdurchmesser. Neben überlegenen Leistungs- und Drehmomentwerten der Spindelantriebe sorgen gewaltige Vorschubkräfte auf allen Achsen für bestechende Dynamik und höchste Produktivität. Highlights auf einen Blick Breite Führungsabstände für die stabile Aufnahme großer Lünetten Pick-Up Magazin für lange Werkzeuge mit Standardwerkzeugschnittstelle B-Achsen-Drehen Werkstückübergabe Hochpräzises Messen mit integriertem Messtaster Spitzenweite - mm - 1000/2000/3000/4500 - 1000/2000/3000/4500 Umlauf-ø Schlitten OBEN - mm - 520 - 520 Dreh-ø max. zwischen Spitzen - mm - 520 - 520 Drehmoment max. Drehspindel bei 40% (100%) ED - Nm - 630(550)/2000(1400) - 630(550)/2000(1400)//630(550) Drehzahl max. Drehspindel - min-1 - 4000/3300 - 4000/3300//4000 Drehmoment max. Frässpindel bei 40% (100%) ED - Nm - 284(233)/213(175)//480(420)/300(263) - 284(233)/213(175)//480(420)/300(263) Drehzahl max. Frässpindel - min-1 - 9000/12000/*//5000/8000 - 9000/12000/*//5000/8000 Schwenkwinkel B-Achse - Grad - -110...+110 - -110...+110 Reitstock - Type - Mechatronic - - Werkzeugmagazin - Anz. - 50/100/150/200//36/72/108/144 - 50/100/150/200//36/72/108/144 Steuerung SIEMENS - Type - SINUMERIK 840D sl - SINUMERIK 840D sl Die Standardwerkzeugschnittstelle Die Standardwerkzeugschnittstelle Hohe Kühlmitteldrücke zur Spanbruchoptimierung Kühlmitteldrücke kleiner 150 bar – High Pressure Coolant (HPC) Kühlmitteldrücke von 150 bis 350 bar – Ultra-High Pressure Coolant (UHPC)
