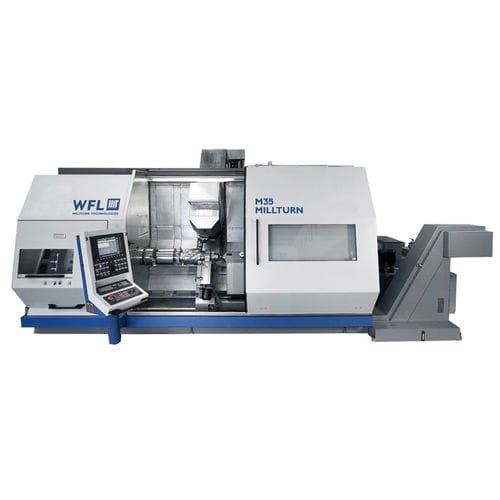

CNC-Fräsmaschine M35

horizontalfür die Luftfahrt4-Achs

Die multifunktionalen Dreh-Bohr-Fräszentren, M30, M30-G MILLTURN und M35, M35-G MILLTURN ermöglichen die Komplettbearbeitung von komplexen Wellen und Futterteilen mit einem Umlaufdurchmesser von bis zu 520mm und Bearbeitungslängen bis zu 2000mm. Somit kann die Funktionalität einer Drehmaschine, eines 5-Achs-Bearbeitungszentrums sowie im Bedarfsfall einer Verzahnungs- oder Tiefbohrmaschine in einem einzigen Fertigungsmittel vereint werden. Highlights auf einen Blick 80 bar Kühlmitteldruck In-Prozessmessung Werkstückübergabe 6-Seitenbearbeitung pitzenweite - mm - 2000 - 1800(1680) Umlauf-ø Schlitten OBEN - mm - 520 - 520 Dreh-ø max. zwischen Spitzen - mm - 520 - 520 Drehmoment max. Drehspindel bei 40% (100%) ED - Nm - 630(550)/1600(1100) - 630(550)/1600(1100)//630(550) Drehzahl max. Drehspindel - min-1 - 4000/3300 - 4000/3300//4000 Drehmoment max. Frässpindel bei 40% (100%) ED - Nm - 284(233)/213(175) - 284(233)/213(175) Drehzahl max. Frässpindel - min-1 - 9000/12000/* - 9000/12000/* Schwenkwinkel B-Achse - Grad - -110...+110 - -110...+110 Reitstock - Type - Mechatronik - - Werkzeugmagazin - Anz. - 40/80/120 - 40/80/120 Steuerung SIEMENS - Type - SINUMERIK 840D sl - SINUMERIK 840D sl Das Werkzeugmagazin – Scheiben statt Kette Bis 15kg Werkzeuge Platz für 80 (optional 120) Werkzeuge im Scheibenmagazin Hauptzeitparalleles Rüsten Max. Werkzeuglänge: M30/M30-G: 450mm; M35/M35-G: 450/600mm Max. Werkzeuggewicht: 15 kg Intelligentes Tool-Management Komfortable Softwarefunktionen Einfache und logische Menüfuhrung Werkzeugkorrekturen werden von der Steuerung automatisch umgerechnet Sauberkeit ist Standard Rückführung des abtropfenden Kühlmittel
