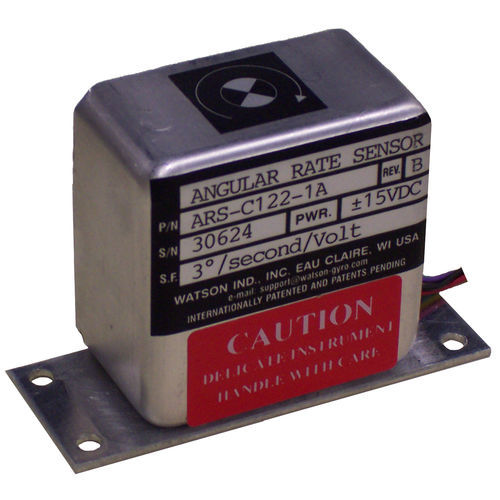

Hochpräzisions-Schwenkkopfzentrale ARS-C series

elektronisch

Der ARS ist unser Basismodell für den Kreisel. Dieser Drehratensensor ist klein, stromsparend und sehr zuverlässig. Es werden Geschwindigkeitsbereiche von bis zu 300° pro Sekunde unterstützt. Merkmale: Vollständig festkörperbasiert Geringe Kosten Geringe Leistung Geringes Gewicht EMI-Schutz Hohe Verlässlichkeit Ein Jahr beschränkte Garantie Technische Unterstützung Dieser Festkörper-Winkelkreisel verfügt über einen Erfassungsmechanismus, der aus piezoelektrischen Biegeelementen in einer "Stimmgabel"-Konfiguration besteht. Die Antriebselemente werden durch Resonanz in entgegengesetzte Richtungen angetrieben. Bei einer Drehung verursacht der in den vibrierenden Elementen gespeicherte Impuls eine Biegekraft außerhalb der Ebene (die sogenannte Corioliskraft), die demoduliert wird, um die Drehrate genau darzustellen. Diese Drehratenkreisel haben keine beweglichen Teile, keine erkennbare Hysterese, lassen sich schnell in Betrieb nehmen und sind kostengünstig, da der Kreisel nicht mechanisch, sondern elektronisch ist. Bei der von Watson Industries bevorzugten Konfiguration handelt es sich um eine piezoelektrische Baugruppe, die die Drehraten um ihre Längsachse erfasst. Da es keine rotierende Masse oder Reibung gibt, weist der Winkelkreisel keine nennenswerte Hysterese oder Schwelle auf. Die Auflösung ist auf ein Systemrauschen von maximal 15mV RMS bei einer Bandbreite von 50 Hz begrenzt. Die Auswirkungen externer Geräusche auf den Kreisel werden durch die einzigartige "Stimmgabel"-Konstruktion minimiert, die auf Rotationsbewegungen anspricht und lineare Bewegungen im Zusammenhang mit Vibrationen unterdrückt. Da Vibrationen in der Regel sowohl eine Winkelbewegung als auch eine lineare Bewegung beinhalten, sollte bei der Montage des Winkelkreisels darauf geachtet werden, dass das Rotationssignal isoliert bleibt (eine Drehung von 0,01° in 0,01 Sekunden entspricht 1°/Sekunde). Da es keine beweglichen Teile gibt, ist der Winkelkreiselsensor sehr robust und langlebig.
