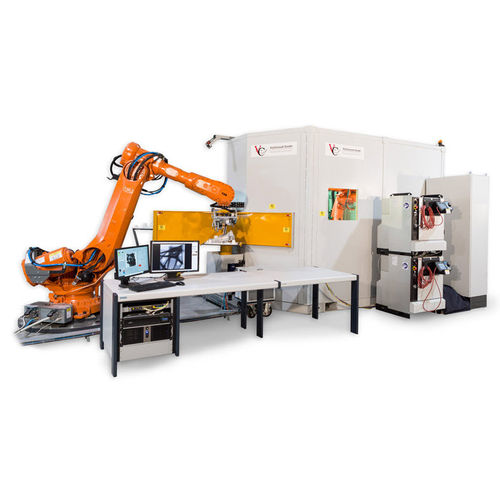

6-Achs-Messarm XRH RobotStar

für die Raumfahrtindustrie

Besonders in produzierenden Branchen mit hohen Stückzahlen, wie beispielsweise in der Automobilindustrie, verursacht eine hundertprozentige Röntgeninspektion einen bedeutsamen Engpass im Produktionsablauf. Die XRHRobotStar ist ein hocheffizientes Inspektionssystem mit voll automatischer Fehlererkennung (ADR) und kann lückenlos in eine Produktionsstraße integriert werden. Die XRHRobotStar ist ein Zykluszeit optimiertes Röntgen-Inspektionsgerät für kleine bis mittlere Bauteile und kann mit bis zu 225kV ausgestattet werden. Damit ist es zum Beispiel bestens für die Prüfung von Aluminium Gussteilen in der Massenproduktion geeignet. Erfolgreiche Referenz Systeme sind hier bereits weltweit in der Automobilindustrie im Einsatz. Durch die Bildung von Inspektions-Clustern, bestehend aus mehreren Systemen, kann die Zykluszeit weiter verringert werden. Das Grundprinzip ist, dass ein außenstehender Beladeroboter die ankommenden Bauteile von der kundenspezifischen Förderanlage aufnimmt und die geprüften Bauteile auf ein IO oder NIO Band legt, während im Inneren ein Roboter mit montiertem C-Arm und integrierten Röntgenkomponenten die Bauteile gemäß vorprogrammierten Testpositionen untersucht. Die entstandenen Aufnahmen werden dabei von der Xplus ADR Software automatisch auf kritische Mängel oder andere vom Kunden definierte Kriterien inspiziert. Bei einer Mischproduktion kann das System zudem unterschiedliche Sequenzen für jeden Bauteiltyp anwenden. Die Erkennung des Bauteiltyps erfolgt dabei durch einen Data Matrix Code (DMC).
