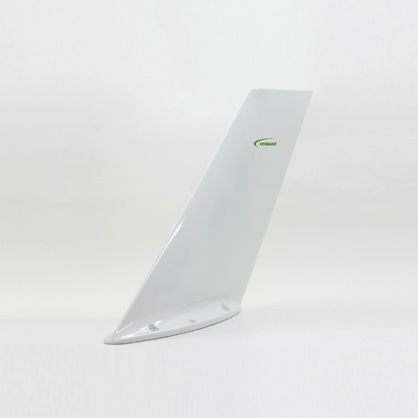

Antenne für Flugzeug JD 350 A

UHFfür hohen Durchsatzblade

Die JD 350 A ist eine Breitband (V/UHF)-Antenne mit niedrigem Profil und geringem Luftwiderstand aus der Serie 350, die für den Einsatz mit Multifunktionskommunikationssystemen konzipiert ist. Diese Antenne ist für Überschallflugzeuge, Starrflügelflugzeuge und Hubschrauber geeignet. Die einteilige, endlosfaserverstärkte Epoxidharzschale ist so konzipiert, dass sie die strengen MIL-Anforderungen von Hochleistungs-Superschallflugzeugen erfüllt. Tests gemäß MIL 810 F. V/UHF-Blatt-Antenne Elektrisch Frequenzbereich 30 MHz - 410 MHz VSWR (typisch)2.0:1 VSWR (Maximum)3,0:1 PolarisierungVertikal StrahlungsmusterOmnidirektional in Azimut Impedanz50 Ω Nominal Statischer SchutzDC geerdet Leistung RF40 W Mechanisch Gewicht1300 Gramm (max.) Höhe320 mm (max.) MaterialVerstärktes Glas-Epoxid FinishPU Gloss VerbinderTNC Farbe-Weiß Umwelt Temperatur -54°C bis +90°C Höhe 60.000 ft
