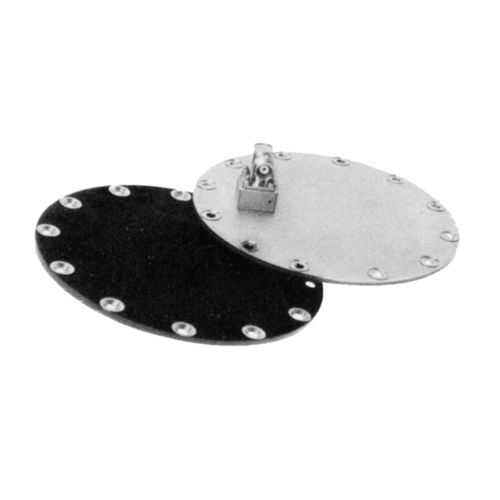

Die Antenne ist eine flache Mikrostreifenantenne, mechanisch austauschbar mit AS-2595/APN-194(V), U B Corp Teilenummer AD43011-F16. Sie wurde für Anwendungen mit höherer Antennenisolation entwickelt.
Anwendungen
Radar-Höhenmessung
AS-3831/APN-209
AS-2595/APN-194
Hubschrauber
Frequenzbereich Niedrig (GHz) -
4.250
Frequenzbereich Hoch (GHz) -
4.350
Frequenzbereich - 4250 - 4350 MHz
VSWR - 1,8:1 bei 4300 MHz
2.2:1 @ Bandkante
Verstärkung - +10,5 dbi bei 4300 MHz
Leistungsaufnahme - 1 KW Pk @ .002 D.C.
Nebenkeulen - >25 db abwärts
Isolation - >88 db @ 2.0 ft. Abstand
Impedanz - 50 Ohm
Gewicht - 8,0 Unzen
Anschluss - TNC-Buchse
---
