Ultraschallinspektionssystem

Oberflächen

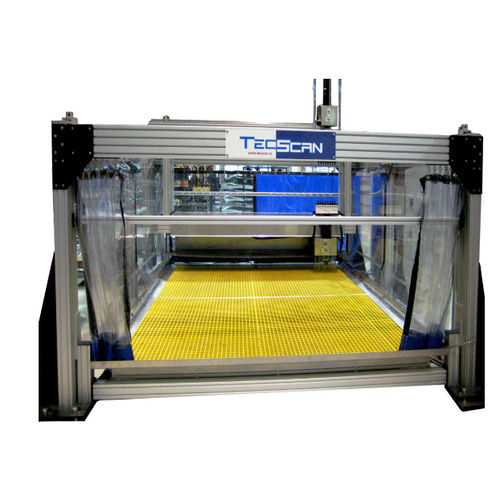

UltraScan Mx ist ein Flachbett-Squirter-System für die Ultraschallprüfung (UT) großer Verbundwerkstoffplatten in der Luft- und Raumfahrt. Mit der steigenden Nachfrage nach Verbundwerkstoffkomponenten in der Luft- und Raumfahrtindustrie wird die Prüfzeit zu einem kritischen Faktor für die Gesamtproduktionsrate. Die Flachbettscanner von TecScan sind für die Prüfung von Verbundwerkstoffplatten und -komponenten mit hohem Durchsatz ausgelegt. Der UltraScan hat eine anpassbare Bettgröße, besteht aus einer industriellen Aluminiumprofilstruktur und verwendet Ultraschall- oder Phased-Array-Technologie. Dieses modulare Konzept ermöglicht die Anpassung der Scannergröße an veränderte Anforderungen. Unsere Standardkonfiguration ist ein 5-Achsen-System (X, Y, Y2, Z, Z2) mit einem Prüfbereich von 3,5 x 2,5 m und einem speziell entwickelten Wasserzufuhrsystem, das ein stabiles und wiederholbares UT-Signal liefert. Unsere Flachbettsysteme bieten eine effiziente Möglichkeit zur Maximierung der Scanrate. Sie minimieren die Anzahl der Indizes, indem sie eine Mehrkanal-Scantechnologie mit mehreren Ultraschallsonden verwenden, die in ein speziell entwickeltes Wasserkastensystem integriert sind. Anstatt ein einzelnes Paar von Prüfköpfen über die Oberfläche der Teile zu bewegen, werden paarweise Arrays von Prüfköpfen verwendet, um über die geprüfte Platte zu scannen, wobei die Elemente des emittierenden Arrays gleichzeitig oder nacheinander abgefeuert werden. Der Wasserkasten ist speziell für die Erzeugung eines laminaren Wasserstrahls mit gleichmäßiger Durchflussmenge ausgelegt. Um unterschiedlichen Prüfanforderungen gerecht zu werden, können die Düsenöffnungsdurchmesser leicht ausgetauscht werden. Bei den verwendeten Sonden handelt es sich um Standard-Tauchsonden, die einfach und kostengünstig zu beschaffen sind.
