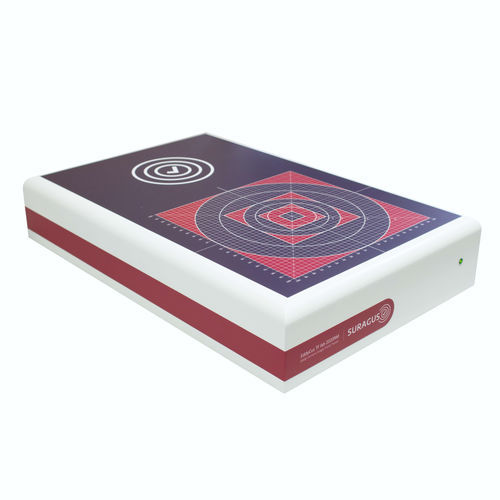

Glasdickenmessgerät EddyCus® TF lab 2020RM

Folienkontaktlosfür die Luftfahrt

Der EddyCus TF lab 2020RM ist ein industrielles Wirbelstrommesssystem für die Charakterisierung von flachen Proben mit einem Frequenzbereich von 10kHz bis 100MHz. Hohe Frequenzen eignen sich vor allem, um die Eindringtiefe der Wirbelströme auf Randschichten zu beschränken. Damit steigt die Sensitivität für Eigenschaften oder deren Variation in oberflächennahen Bereichen. Zusätzlich steigt die Empfindlichkeit des Messsystems mit höherer Messfrequenz. Im Ergebnis lassen sich auch Materialien mit sehr geringer Leitfähigkeit mit hoher Sensitivität charakterisieren. Darüber hinaus unterstützt das System die Erzeugung von Tiefenprofilen durch Mehrfrequenzmessung. Messparameter sind hierbei die Leitfähigkeit und die damit verbundenen Eigenschaften Anwendungen und Einstellungen Leitfähigkeitsprüfung von Grundmaterialien mit unterschiedlicher Eindringtiefe Materialunterscheidung und Sortierung Metallschichtdickenprüfung von leitfähigen Schichten auf nichtleitfähigen Materialien Lackdickenbestimmung (lift-off) auf leitfähigen Materialien Charakterisierung von Materialeigenschaften wie Härte oder Mikrostruktur in dünnen oberflächennahen Schichten aus niedrig und stark leitenden Materialien Systemeigenschaften Kundenspezifische Sensorintegration nach Messaufgabe (Eindringtiefe, Messfleckgröße, Empfindlichkeiten) Probenauflagefläche: 200 x 200 mm, Messung erfolgt mittig Physische Positionierungshilfe für Proben vorhanden Benutzerfreundliche Bediensoftware für die Datenaufnahme und den Datenexport
