Analysesoftware EddyEVA

Projektentwicklungfür die Luftfahrt3D

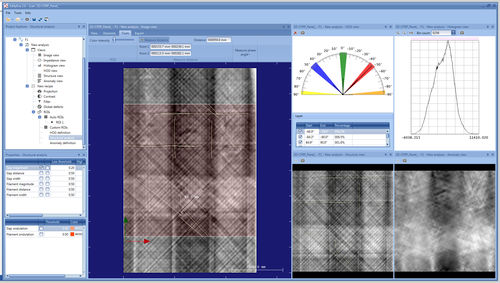

Sie benötigen eine hoch entwickelte und stark automatisierte Auswertung Ihrer Wirbelstrom-Messdaten? Die Auswertesoftware EddyEVA unterstützt Sie bei der Auswertung von 2D und 3D Scan-Daten. Individuell konfigurierbare Auswerteparameter einer Messung können gespeichert und auf andere Messungen übertragen werden. Dadurch ist eine schnelle Auswertung der Wirbelstromdaten möglich. Kundenvorteile: Anwendung fester Auswerteparameter auf eine Messreihe (bei Verwendung des gleichen Produktes) Markierung von Fehlstellen mittels speziellen Algorithmus Diverse Vorlagen für Berichte Automatische Trennung von Regions of Interest (ROI) für eine separate Untersuchung Ergebnisse zeigen Verbesserungspotenziale auf Eigenschaften: Graphische Benutzeroberfläche ausschließlich zur Darstellung von Wirbelstromscans Hochladen von Scans (Daten können reale und fiktive Wirbelstromwerte sein) Elemente: Impedanz-Bild (erweitertes Wirbelstrombild); ermöglicht die Identifizierung von Metalleinschlüsse aufgrund ihrer unterschiedlichen Leitfähigkeit Drehen, strecken, zoomen von Scans Balkendiagramm zeigt die Verteilung der Lagen an. Um den Kontrast zu erhöhen, können hohe oder niedrige Werte aus der Darstellung genommen werden Vielzahl von Filterfunktionen – Schärfung der Scans durch horizontale oder vertikale Filter Schwarz-weiß Kontrastverstärkung Fehlstellen – Algorithmus – erfasst Fehlstellen auf der Basis von Grenzwerten Multiple Analysezonen – Unterteilung des Scans in kleinere Zonen für Detail-Analysen Editierbare Berichte in den Formaten docx, pdf, rtf Auswertungsparameter können gespeichert und auf weitere Scans mit den gleichen Einstellungen übertragen werden
