3D-Bildgebung-Rissdetektor EddyCus® CF inline ISO

für die Luftfahrt

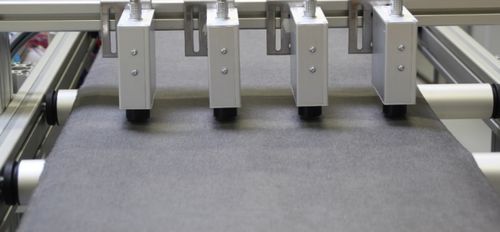

Das neueste und innovativste Merkmal der Carbonfaser Inlinemessung ist die Erfassung des Isotropiegrades, also der Faserausrichtung. Nun können Prozessingenieure beide Parameter, das Flächengewicht und die Isotropie während der Produktion von recyceltem Carbonfasermaterial, UD-Bändern oder ähnlichen Konfigurationen kontrollieren. Für das Aussortieren bestimmter Materialabschnitte sind sowohl Mengenorientierungen, als auch das Gewicht von „Nester“ von besonderem Interesse. Das EddyCus® CF inline ISO ist eine Inline-Lösung zur Erfassung der Orientierung und des Faserflächengewichts jeder Faserlage eines gesamten Stapels. Dadurch können Sie sofort reagieren und die Lagen neu Ausrichten, sobald Abweichungen vom Soll festgestellt werden. Das Überwachungssystem kann die Faserlage für unterschiedlichste Winkel z. B. 0°, 90°, -45° oder 45° an einer oder mehreren Spuren überwachen. Die Software vergleicht das Polardiagramm einer Referenz mit dem Polardiagramm eines aktuell produzierten Gelages und prüft dabei die Differenz der Winkel der Wendepunkte und auch die Länge der Plots. Dadurch erhalten Sie die Informationen, die Sie benötigen, um die Qualität des Produktes zu bestimmen und des Produktionsprozesses zu überwachen – die Faserorientierung und das Faserflächengewicht der jeweiligen Schichten. Das Bild auf der rechten Seite zeigt ein Beispiel für eine mögliche Visualisierung eines zweilagigen Stapels mit um 90° versetzten Lagen. Die schwarze Linie zeigt die zu erwarteten Werte bestimmt durch eine Referenz und die rote Linie entspricht den Werten eines gemessenen Punktes . Wie lässt sich das dargestellte Polardiagramm interpretieren?
