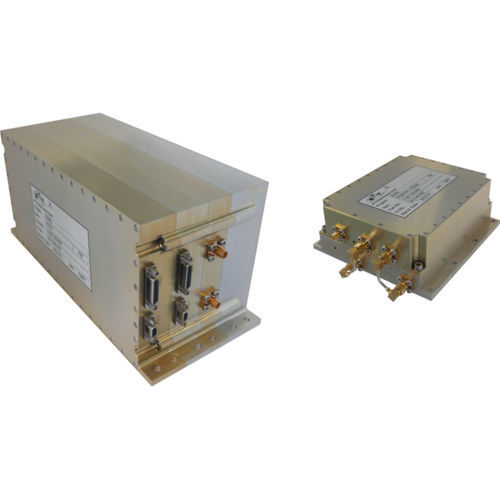

C-Band-Videosender PDTX-1000

für Flugzeug

Der PDTX-1000 Payload Data Transmitter bietet einen kostengünstigen, weltraumtauglichen High-Rate-Daten-Downlink-Sender mit modernstem Modulationsschema. Es bietet eine CAN-bus Schnittstelle für die Steuerung und Verwaltung. Die Raumfahrtausrüstung von STT bietet höhste Qualität und Zuverlässigkeit. Der PDTX-1000 ist vollständig kompatibel mit dem CCSDS Standard für Nutzatenübertragungen (CCSDS 131.3-B-1), unter verwendung von DVB-S2. Die weite verbreitung von DVB-S2 Implementierungen garantiert einen hohen technischen Reifegrad und bietet kostengünstige Lösungen für das Bodensegment . Der PDTX-1000 Payload Data Transmitter ist für en Betrieb im C-Band (5,150 MHz bis 5,216 MHz primär zugewiesen für Weltraum-Erde-Feeder-Links von nicht-geostationären Satellitensystemen für mobile Staellitendienste ) und im X-Band (8,025 bis 8,400 MHz). Unterstütze Standarts für den Übertragungsmodus - ETSI EN 302 307 V1.3.1, November 2012, vollständig übereinstimmend CCSDS 131.3-B-1, Blue Book, März 2013, vollständig übereinstimmend Modulator Symbolrate - 50 MBd Sendefrequenz - 5183 MHz (Trägerfrequenz des ITU-Frequenzbands) Sendeleistung - 1 W bis 8 W einstellbar in sehr kleinen Schritten (< 0.1 dB) Error Vector Magnitude - < 8% Out-of-band Emissionen - Konform zu ITU-R SM.1541-6, Annex 5.1 Störsignale - < 70 dBc (in der Stördomäne nach ITU-R) Primärspannungsbereich - 22 V bis 34 V Stromverbrauch - < 45 W Masse - < 4.5 kg Volumen - < 3.5 liter Betriebstemperatur - -30°C to +60°C
