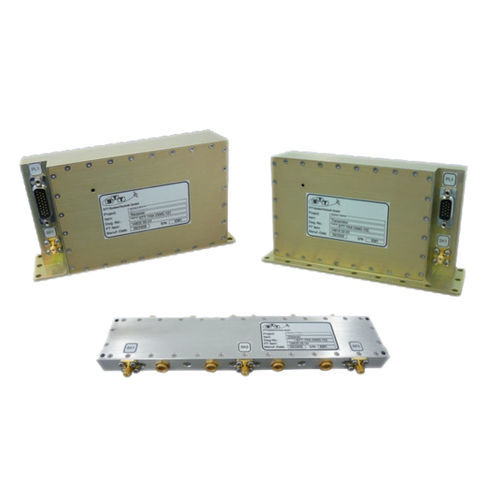

Funk-Transceiver SSTRC-1000

für Flugzeug

Der SSTRC-1000 S-Band Satellite Transceiver zeichnet sich durch ein äußerst kompaktes und robustes Design aus. Er wurde entwickelt um sehr zuverlässig auch in rauen Umgebungsbedingungen, wie auf Satelliten und anderen Raumfahrzeugen zuverlässig zu funktionieren und ist daher bestens geeignet für den Einsatz in LEO-Satelliten. Der SSTRC-1000 arbeitet im S-Band und ist für die bidirektionale Übertragung von Kommandodaten und von Telemetriedaten zwischen der Bodenstation und dem Satelliten optimiert. Der SSTRC-1000 Transceiver besteht aus einem Telemetriesender, einem Telekommandoempfänger mit integriertem Bitsynchronisierer/ Datenregenerator und einem Diplexfilter. Trägerfrequenzbereich - im Bereich von 2200 bis 2290 MHz Frequenzkonstanz // Aging - ±10ppm // 1ppm/a Sendeleistung - 100mW to 5W (10W optional) Aussteuerung - 10 kbps bis 4 Mbps (BPSK) Trägerunterdrückung - 30 dBc Spuria/Harmonics - -60 dBc Phasenrauschen - 2° rms Zufuhr - 20 to 36VDC Stromverbrauch - 18 Watts, typ. (bei 5W o/p power) Maße - 170 x 90 x 49 mm inkl. Montageflansch Gewicht - 730 Gramm Trägerfrequenzbereich - im Bereich von 2025 bis 2110 MHz Frequenzkonstanz // Aging - ±10ppm // 1ppm/a Modulation - 2/4 kbps bei 8/16 kHz Unterträger, 8 bis 256 kbps SP-L BER 10-6 - -118 dBm typ. (bei 4 kbps) Zufuhr - 20 bis 36VDC Stromverbrauch - 2.5 Watts, typ. Maße - 170 x 90 x 38 mm inkl. Montageflansch Gewicht - 750 Gramm
