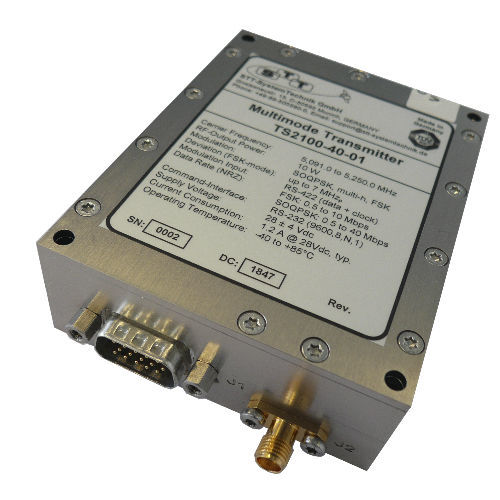

C-Band-Videosender TS2100

für Flugzeug

Die C-Band Multimode Sender der Serie TS2100 wurden für die bandbreiteneffiziente Übertragung digitaler Daten entwickelt. Betriebsparamteer wie Trägerfrequenz, Ausgangsleistung, etc. sind über die serielle Schnittstelle (V24 auf RS-232/RS-485) programmierbar. Die TS2100 Sender sind sehr klein, haben eine geringe Masse und einen hohen Wirkungsgrad und erfüllen die IRIG 106-15 Standards. HF Ausgang Frequenzbereich - 5091 to 5250 MHz Frequenzauswahl - innerhalb des 100MHz Bands programmierbar in 100kHz Schritten Frequenzstabilität - ≤ ± 0,002% Ausgangsleistung - 1 bis 10 Watts, min. Ausgangsimpedanz - 50 Ohm Harmonics, Spuria - ≤ -60 dBc Unterbrechungs-/Kurzschlussschutz - ja, durch internen Isolator Einschaltanlaufzeit - 1 sec. max. Modulation Typ - PCM/FM, SOQPSK, multi-h Input - Data + Clock TTL oder RS-422 Signalbereich - 1 bis 40 Mbps (NRZ) Leistung Stromzufuhr - 24 … 32 VDC Rev. Spannungsschutz - ja, durch interne serielle Diode Überspannungsschutz - für Spitzen bis zu 50 V/10 ms Energieverbrauch - 1.4A , typ. @ 28VDC (10 Watts)
