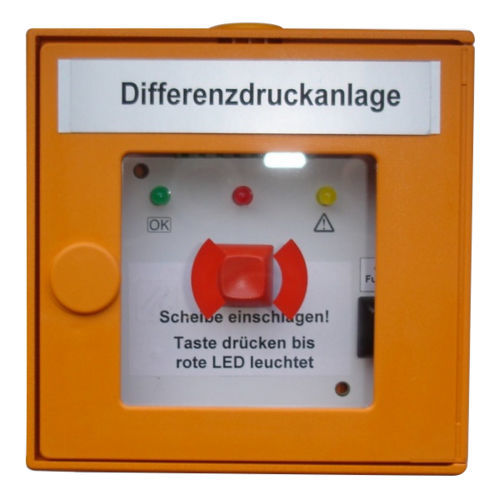

Ex-geschützter adressierbarer Handmelder: Brandmelder DKM

blaugrünorange

>Einsatzbereich: Steuern von maschinellen Rauchabzugsanlagen mit/ohne ERK >Anzeigen: grime LED »Betriebsanzeige«, rote LED »Rauchalarm«, gelbe LED »Sammelstorung« >Betriebsspannung: 24 V AC ± 10% >Taster gedruckt »ERK AUF«, »Entrauchungsventilator EIN« >Taster entriegelt: Automatik >Schaltspannung: 24 VAC/DC >Schaltstrom: 1 A >Auslosewiderstand: 1,5 k >Endwiderstand: 1 k >Kontakt SI: max. 24 V >Schutzart IP 54 >Anschlussklemmen: max. 1,5 mm 2 >Kabeleinfuhrung oben und unten: Anschluss iiber Wiirgenippel d=9-13mm oder bauseitige Verschraubung M20x1,5 Druckknopfmelder dienen zur manuellen Auslösung und Inbetriebnahme der Rauchschutz-Druckanlage über die Auslöse- und Auswerteeinheit. Der Verbindungsweg zwischen Steuerung und Druckknopfmelder wird auf Kabelbruch und Kurzschluss überwacht. Statusanzeigen über eine LED geben den Zustand des Druckknopfmelders an. Grüne LED für die Betriebsanzeige Rote LED für Rauchalarm Gelbe LED für Sammelstörung Druckknopfmelder können individuell beschriftet werden und sind in folgenden Farben, je nach Anwendungsgebiet verfügbar: DKM blau, DKM grau, DKM orange, DKM gelb.
