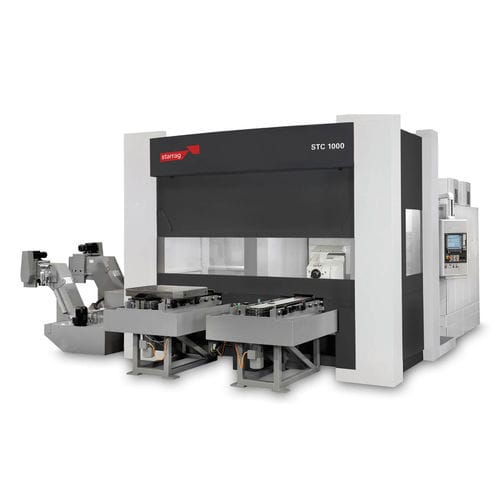

5-Achs-Bearbeitungszentrum STC 1000

horizontalfür die Luftfahrtfür die Raumfahrtindustrie

Starrag hat die STC-Baureihe für eine nahezu konkurrenzlos wirtschaftliche Bearbeitung von sehr anspruchsvollen Strukturbauteilen, Multiblades und Casings mit langen Zykluszeiten entwickelt. Sie bietet dem Kunden eine Vielzahl praktischer Optionen. Dank ihrer sehr guten statischen und dynamischen Eigenschaften sowie dem erprobten Schwenkkopf setzen diese Zentren den Benchmark für die simultane 5-Achs-Schwerzerspanung von Titan- und Inconel-Teilen der Luftfahrtindustrie und Energieerzeugung. Motorspindel Konzentrisch angeordneter wassergekühlter Hochleistungs-Synchronmotor (15 000 U/min) Öl-Luft-Schmierung direkt durch den Aussenring (Direct-Lubrication-System) Variable hydraulische Lagervorspannung Vektorregelung mit konstantem Drehmoment bis Eckdrehzahl, darüber konstante Leistung Innere Kühlmittelzufuhr als Standard Sensorik für Lagertemperatur, thermische Spindeldehnung mit Kompensation und Vibrationsüberwachung im Prozess MT-Version mit hydraulischer Spindelklemmung Getriebespindel Antrieb über zweistufiges Schaltgetriebe Drehmoment 940 bzw. 1 300 Nm Gross dimensionierte Präzisionshybridlagerung Öl-Luft-Schmiersystem Innere Kühlmittelzufuhr als Standard MT-Version mit axialer Verzahnung als Arretierung für die Drehbearbeitung Schwenkkopf A-Achse Simultan gesteuerte fünfte CNC-Achse Beidseitig stabile Rollenlagerung Hohe Positioniergenauigkeit durch direktes optisches Weg-Messsystem Robuster Schneckenantrieb Hohes Antriebsmoment Hydraulische Achsklemmung und Achsdämpfung Auch für Schwerzerspanung geeignet Rundtisch Tischbaugruppe / 130 CNC-Rundtisch als vierte Simultanachse Palettenschnittstelle mit Klemmbrücken Antrieb mit hohem Drehmoment und hoher Dämpfung
